谁说Intel不厚道？LGA775接口6年发展史

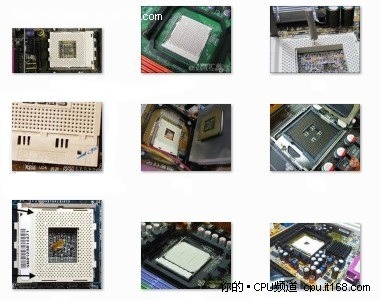

接口标示着处理器的发展和进步
从毒龙一直到最后的巴顿，462针脚经历了好几年，从AM2到后来的AM2+，直到AM3的主板接口才阻止了AM2处理器的安家??AM3需要的是DDR3的内存控制器。我们不能说AMD的研发实力多么的强大，眼光多么的久远，只能说AMD比较平滑一点，亲民一些，Intel和AMD走的每一步都是会有自己的目的的，即“存在即合理。”
LGA775简介
L Grid Array简称LGA775，又称为Socket T，是上代Intel处理器接口，取代了Socket 478，它最大最直观的变化就是处理器不再有针脚，而是改为触点式，而针脚是在主板上，这样的话，减少了CPU拔插时针脚易损坏的问题。

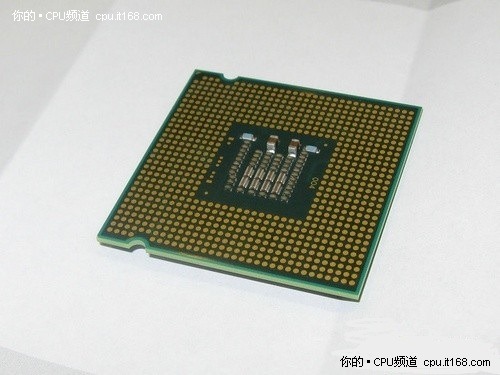

业界首次使用触点式的方法封装处理器
Intel从P4开始使用金属顶盖保护DIE区域，防止处理器核心被磨坏压坏，而且利于均匀散热，这种做法通过实践可以得知是科学的，而AMD也在借鉴这种措施，在之后的非移动版处理器中均使用金属顶盖。
就在2004年春节前后，Intel就推出了一个代号为Prescott的新内核，这是业界首次使用90nm的制造工艺，也许是当时的Northwood架构也优秀，Prescott太稚嫩，英特尔官方给出的数据也是Northwood性能同频下稍高于Prescott，但Prescott的二级缓存终有用武之地的，在类似多媒体应用中，大缓存优势便体现了出来，并且Prescott核心有利于更高主频的设计，因此Prescott的推广试产标志着Intel进入了LGA775时代。
LGA 775家谱一览：
按核心代号来分的话，LGA775家族可以分为：
Prescott Pentium 4 505J, 506, 520-570, 520J-570J, 521-571
Prescott 2M Pentium 4 630-670, 662-672
Prescott 256K Celeron D 325J-345J, 326-351
Prescott Pentium 4 Extreme Edition 3724MHz
Cedar Mill Pentium 4 631-661
Gallatin Pentium 4 Extreme Edition 3400/3466MHz
Smithfield Pentium D 805, 820-840
Smithfield Pentium Extreme Edition 840
Presler Pentium D 915, 925, 920-960
Presler Pentium Extreme Edition 950/960
Conroe Core 2 Duo E4300-4400, E63X0-68X0, Pentium Dual-Core E21X0-E2200
Conroe Core 2 Extreme, X6800
Conore Celeron Dual Core E1X00
Kentsfield Core 2 Quad, Q6600, Q6700
Kentsfield Core 2 Extreme, QX6700, QX6850, QX6800
Wolfdale Core 2 Duo E8X00 45nm
Wolfdale Core 2 Duo E7X00 45nm
Wolfdale Pentium Dual Core E5X00 45nm
Wolfdale Pentium Dual Core E6X00 45nm
Yorkfield Core 2 Quad, Q8X00, Q9X00 , Q9X50
Yorkfield Core 2 Extreme, QX9650, QX9770
规格大集合
总共9种核心代号，N款衍生型号。
Prescott的二级缓存从Celeron 256K一直到P4 EE的2M，主频从2.66Ghz一直到3.8Ghz 。
Cedar Mill是Prescott的65nm版。
Gallatin本是志强的一个核心，而在台式机也有基于它的两款型号，均是至尊版规格，512K二级缓存，2M三级缓存。
Smithfield这款核心就比较熟悉了，也就是大家所熟知的PDXXX，它是将两块Prescott封装在一起，效能较之前的超线程技术有大幅提高，但是两颗核心之间还是不能直接访问，需要通过北桥才能相互通信，这也是早期Intel多核的通病，并且双芯的功耗是巨大的。
Presler其实是Cedar Mill的双芯版，业界称这种方式为“松散型耦合方案”，这样的好处是不用再行设计，通过核心的堆积，实现高性能，若是删减，实现性能的削弱，从此分出档次，但这种缺点是，性能的提高是不成正比的，并且换来的是高功耗。
Conroe其实就是我们俗称的“扣肉”，并且Intel从此统一了架构称呼，统称为酷睿架构。摒弃以往的高主频设计，跨入效率时代，用Intel的说法是，性能=频率*每个时钟周期的指令数，也就是说酷睿当时的起跳主频很低，但是每个周期可以完成很多，并具备有128位SIMD执行能力，这也使K8打压PD的局面得到扭转，从此以后AMD是游戏专用U的观念彻底颠覆，效率更高的酷睿架构才是真正的游戏王。
Kentsfield同样是利用前者思路，用的是两颗Conroe双核，封装在一起，形成的四核处理器，但此时借助酷睿架构的高效率，使得这次“堆料”比Presler成功的多。
Wolfdale俗称狼溪，它本是一个地名，也是45nm Penryn架构的核心代号，是65nm的升级版??加入了SSE4指令集，并且采用了当时最先进的45nm制程，双核的高端型号就是使用的Wolfdale，代表性型号有E6850,6750,E6550，E7XXX和E8XXX。
Yorkfield也就是LGA775的终结篇了，最高型号就是QX9770了，此时规格已经达到了主频3.2Ghz，12M二级缓存，MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, EM64T ，FSB达到了1600Mhz，因为也是两个Wolfdale双核封装起来的，所以功耗仍然是65W*2的层次。
FSB：133Mhz（QDR），FSB533
200Mhz（QDR），FSB800
266Mhz（QDR），FSB1066
333Mhz（QDR），FSB1333
400Mhz（QDR），FSB1600
FSB=Front Side BUS前端总线
FSB是指CPU与北桥芯片之间的数据传输总线，又称前端总线。
对于P4来说，FSB频率=CPU外频*4。
LGA775芯片组一览
LGA775当然是使用自家的芯片组是最合适的，芯片组这碗饭是人人都想吃的，Intel没有办法也没有必要去阻拦，第三方如NVIDIA以及VIA，SIS甚至对手AMD也都有推出各自的支持LGA775的芯片。
Intel
i848P系列
i865/875系列
i865G/GV/P/PE, i875P
i91X/925 Express系列
i910GL, i915G/GL/GV/P/PL, i925X/XE
i945/955 Express系列
i945G/P, i955X
i946 Express系列
946GZ/PL
965/i975 Express系列
Q965/P965/G965/Q963/i975X
3X系列
P35/G35/P33/G33/Q33/P31/G31/X38
4X系列
X48/P45/P43/P41/G45/G43/G41
服务器用芯片组
E7221/E7230
NVIDIA
nForce 4
nForce 4 Ultra/SLi／SLi XE/SLi X16 (Intel Edition)
nForce 500 Intel Edition
nForce 590 SLi/570 SLi
nForce 600i
nForce 680i
nForce 650i SLi
nForce 700i
nForce 750i SLi
nForce 780i SLi
nForce 790i SLi
AMD
Radeon Xpress 200 IE
RD600
SiS
SiS 649/656/656FX/662/670/671FX
VIA
VIA PT800Pro/PT894/PT894 Pro
Prescott
在04年AMD的K7在大谈PR值的时候，Northwood的脸上确实没什么光，毕竟效能确实不太好，超长流水管线虽然可以提高主频，但是如果出现计算错误必须付出清空整个流水管线的代价。而Intel大胆的发展Prescoott架构，果然是立竿见影，至今仍会见到它们的身影??P4 506就是很经典的一款。

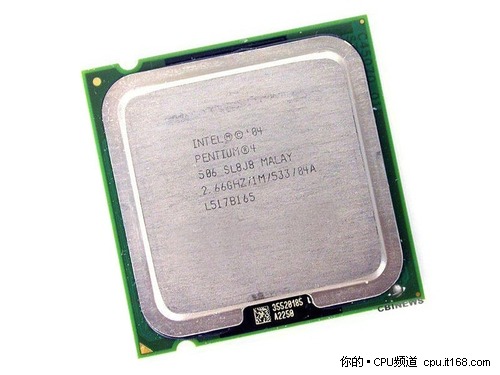

P4 506可谓是革命先驱

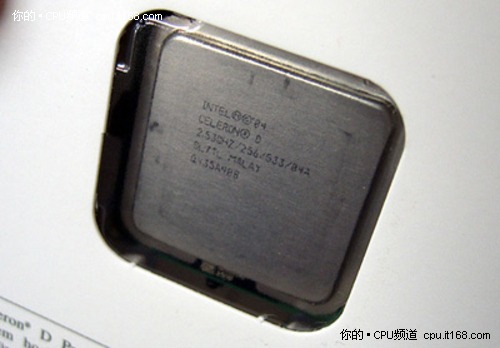

菜羊325J首次加入了防病毒机制
首批投入量产的是高端的P4 506和中低的C4 325J，而505J和506除了在硬件防病毒方面有区别，其余规格都是一样的，首批单核搭配经典的915主板，性能和制程的改进，使Prescott效能提升的比较大。

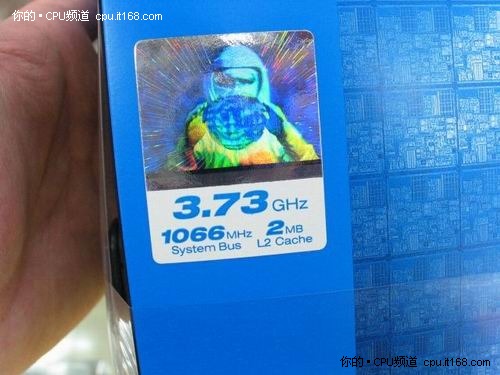

P4 EE就是这款处理器的缩写
P4 EE不算经典，但不得不提，因为它是代表着当时的旗舰，2级缓存达到了2M，主频更是到了3.73Ghz的恐怖境界，并且从P4开始，Intel已经开始着手打造“至尊版”这个概念，除了在规格上至高无上，并且采取不锁频等特色。
Cedar Mill
我们前面已经了解到Cedar Mill其实就是Proscott的65nm版，代表产品是P4 6XX和C 3XX，在其他方面变化不大，并且二级缓存较P4 5XX和C 3X1提高了一倍，即对应的是1M升级为2M，256K升级为512K，Cedar Mill是跨时代的一代，因为它既是奔腾4的核心，又使用了Conroe一直使用的制程，可以看做是P4和Core的过渡型产品。

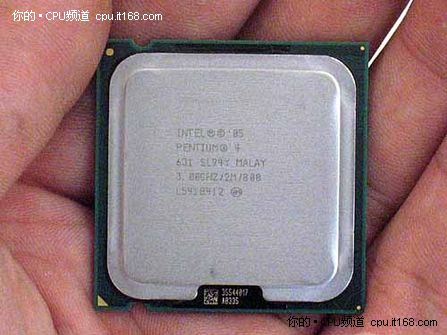

P4 631的超频神话至今无U能敌

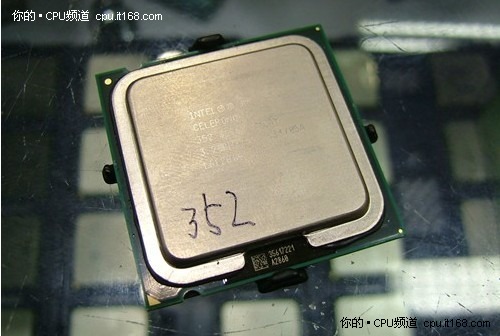

Celeron D 352性能不俗
P4 631默认主频就到了3.0Ghz，二级缓存也是P4 6系统一的2M，FSB保持800Mhz，而低端的赛扬352主频竟然达到了3.2Ghz，以弥补性能的不足，毕竟相对奔腾来说，赛扬352具有缓存和总线不足的缺陷，并且没有HT。
世界上保持着这么一个超频记录，不是32nm的制程所创造的，而是65nm的P4 631创造的，日本的一个超频牛人把P4 631超上了8.1Ghz，如果用“秒”形容的话，它秒掉Q6600并非难事，NetBurst告诉了我们它强大的主频优势。
Pentium D身世解说
PD 8XX和PD 9XX到底是怎么一回事，恐怕在它们风光的时代，我们没有更多的条件去了解它们，但它们确实的确很有影响力。
PD 8XX其实就是Smithfield的双芯版，起跳型号就是典型的PD 805，D代表Duo/Dual的意思，是双芯，两颗P4 5XX的DIE靠FSB来实现数据交换。

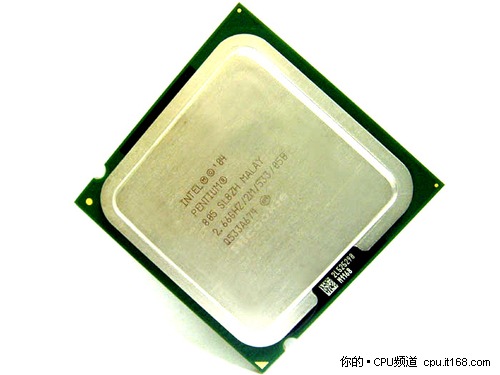

PD 805是双506的胶水版

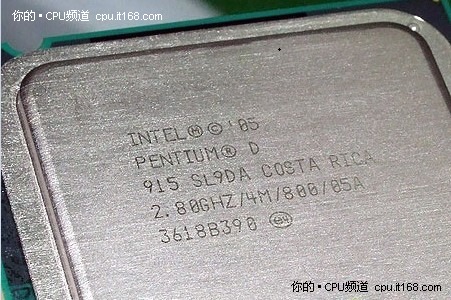

PD 915则是双630的胶水版
很容易区分，Smithfield就是双5XX的PD 8XX的核心代号，而Presler就是双6XX的PD 9XX的核心代号，9系较8系有较大的规格提升也完全得益于P4 6XX的规格高于P4 5XX，因为二者是简单的相加。
胶水双核/四核就起源于PD时代，那个时候因为架构的问题再加上AMD的K8强大的攻势，Intel根本没有闲暇去研发新架构，只能靠堆料来草草的应对，其实在勉强应对对手，用户骂声一片的时候，新一代的架构正在研发中，也就是未来的酷睿架构。
PD 9系虽然在制程上优于PD 8系，但缓存由于从8系的2*1M升级到了9系的2*2M之后，基本是“抵消”的，所以两系处理器的功耗均居高不下，受FSB和本身架构执行效率限制。采用直连架构，并且首次在处理器内部加入内存控制器的AMD K8的双核显得异常强大。
Conroe让肉更香
Conroe的问世可谓是惊天地泣鬼神，总之可以用尽一切华丽的词语来形容这次翻身仗，先进的架构和超低的功耗使Intel重新找到王者的自尊，以至各大卖场挂满了“至酷至睿，石破天惊”的广告横幅，并且一口气推出了数款产品，Intel沉寂太久了。

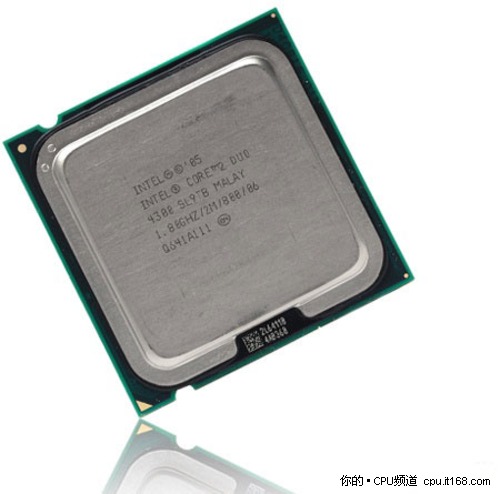

中端的起跳型号E4300

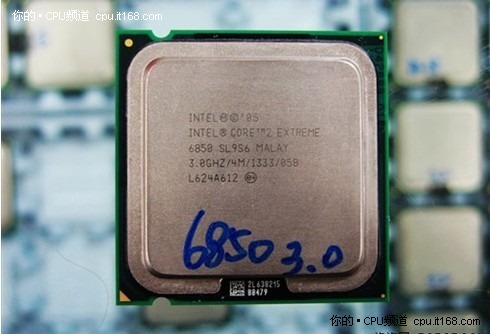

主打旗舰的E6850

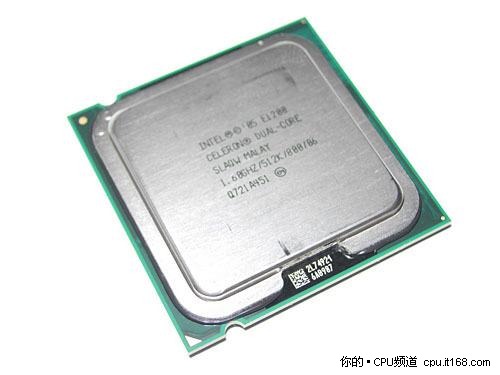

主打低端的赛扬E1200
Intel很快就完成了产品线的铺设，E1200以低价，低功耗，低缓存，低主频去攻占被AMD抢夺的低端市场，而E4300则主打中端市场，E6850则拥有当时最高的4M二级缓存称霸高端市场。
核心代号为Conroe，名称被命名为酷睿的双核E家族搭配945以后的芯片组，开始真正的迈入了真双核时代，不再受人唾弃骂之曰“假双核，胶水双核”，并且用性能诠释了它的价值。
最强双核Wolfdale
Wolfdale可谓是最强的双核，不必去感受，直面它的规格便可以估计出它的强大，Intel共将Wolfdale衍生出两类产品，也就是E7XXX，和E8XXX。

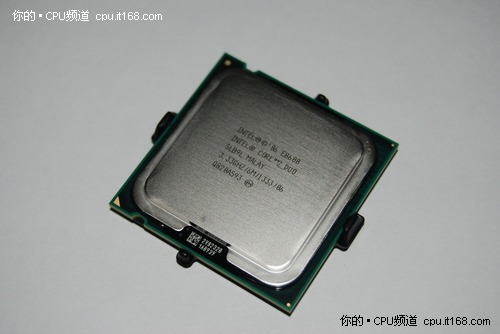

在Nehalem之前E8600是最强双核

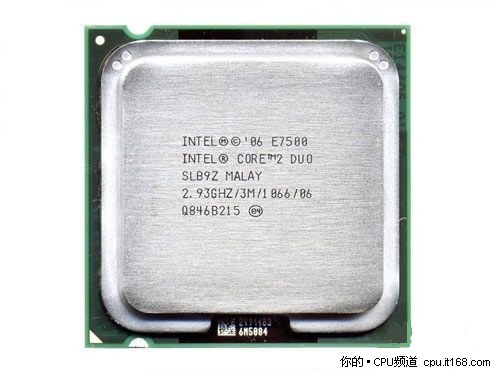

E7500可谓是主打主流级
狼溪wolfdale分出两系列，分别是高端的E8XXX和E7XXX，若是讲到规格和性能的提升，那一句两句真的是不可说明的，粗略的讲，制程由65nm提升到了45nm，这样的话有助于更高一步的集成缓存，降低功耗，提升超频能力，前端总线提升到了1333Mhz（E7保留在1066Mhz），缓存也从当时的2*2M升级到了共享6M，并且是原生双核，数据交换从北桥中解放出来，改为在CPU内部实现，而在指令集方面也加入了SSE4.1。
由于部分945主板因为规格和供电的问题，并不能很好的支持E8系，但从965开始，P31/G31/P35/P43/G41/P45/X48芯片，便可以很好的支持E7E8。
关于SSE4.1，其实是一个对于多媒体，游戏等方面的一个优化型指令集，在Intel提供的技术资料中是这样注释道：完整的SSE4(Streaming SIMD Extensions 4，流式单指令多数据流扩张)指令集共包含54条指令，其中的47条指令已在45nm的Core 2上实现，称为SSE 4.1。
判断处理器是否具备SSE4.1其实很简单，其实也就是所有45nm之后的处理器，均含有SSE4.1指令集。
堆料四核之Kentsfield篇
事实上Kentsfield是先于Wolfdale问世的，只不过本文有意将四核的介绍放置在最后。Kentsfield仍然是老思路，将两颗Conroe双核，封装在一块基板上，仍然是胶水U，只不过Kentsfield是“胶水四核版”。

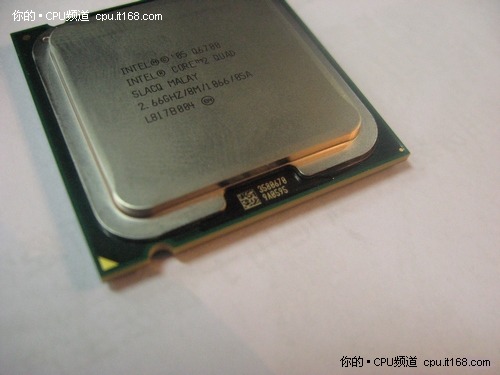

Q6700是两颗E6700的结合版

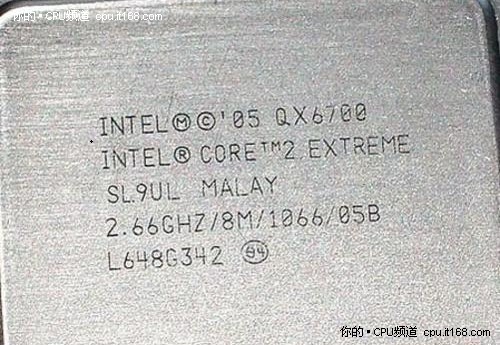

QX6700是酷睿2的经典至尊版
在Conroe时代，AMD并没有能拿出像样的产品来对抗高端的E6850，就连之后的K10羿龙第一代，也是因为架构的失败和制程的受限，在性能上不了了之，Kentsfield就显得任务比较轻了，它完全不用担心被超越，至少对手产品的实际表现能说明这一点。所以Kentsfield的产品线也稍微单一了点，四核普通系列也只有Q6600和Q6700，至尊版也仅有QX6700，QX6800，QX6850。
这5款型号类似，但参数又有微小的差异，例如Q6700和QX6700除了在倍频方面有所不同，因为所有至尊版是不锁的，而QX6850在总线上又是其余4款所不及的1333Mhz。
堆料四核之Yorkfield篇
酷睿架构在同对手的竞争中得到了认可，得到了锤炼。对手推出新架构之前，完全可以使用“堆料”这种简单的方式来提升性能，这种手法在之前也得到了认同，此时酷睿2已经发展到了末期，典型的代表产品有4M二级缓存的Q8300，以及6M的Q9300还有至尊旗舰级的QX9770。

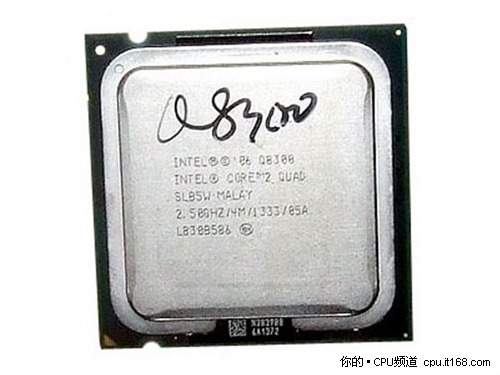

Q8300是Intel性价比最高的四核处理器

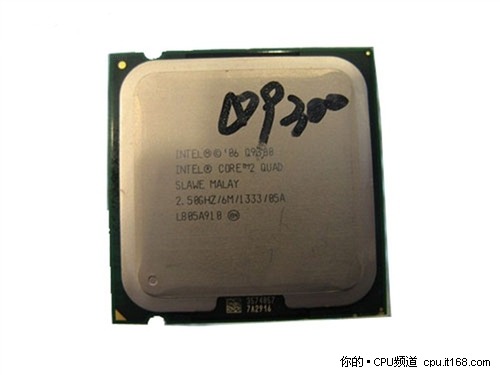

Q9300的规格介于Q8和Q9X50之间

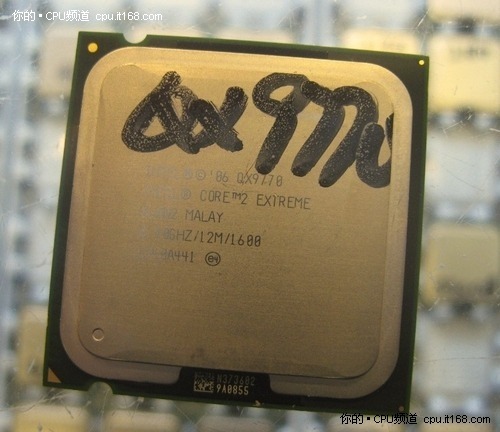

QX9770可谓是LGA775的终结版
Intel的产品定位不完全是明智的，但至少大多数还是比较合理的。没有像当年的图拉丁和Willamite相处的那么尴尬。
关于45nm的Yorkfield核心的市场划分还是很清晰的，Q8系具备1333MhzFSB，4M的二级缓存，2.33Ghz的主频，主打45nm的入门级，而同样具备1333Mhz的FSB的Q9300具备6M的二级缓存，2.5Ghz的主频，主打中端市场，而高端则有Q9450,9650,QX9750和QX9770来镇守。
在高端中QX9770是最特殊的，很简单，QX9770的命名就可以看的出是Q9系乃至整个酷睿2的最高桌面级处理器??3.2Ghz，12M二级缓存，1600Mhz的FSB，性能之王一直保持到了Nehalem的Core i7 975才肯退下。
Yorkfield得到了多方的认证??撬开顶盖、官方核心图，软件检测等，同样是由双Die封装的四核版，那么根据参数和以往的规律来看，是由两颗Wolfdale拼合而成。在历史上，曾经出现过“四核菜羊”??Q7系，但因为多种原因，菜羊并没有大量的铺货，也就成了鲜为人知的“神秘人物”。
LGA775大集合
通篇文章通过Intel在发展P4的历程中，选择接口由Socket 478升级到LGA775为突破口，详细回顾LGA775的成长经历。通过在核心代号，数量，制程，匹配的芯片组方面进行详细阐述，使您在已经淡忘的记忆中回忆起Intel在过去的几年中的作为。
从单核的赛扬，到四核至尊，规格的增删衍生出了数十款处理器，不得不承认Conroe架构的成功，从简单的堆料便可以长期屹立不倒，我们可以片面的说，目前芯片发展已经到了一种瓶颈，在保证够用的基础上，不必太追新，因为第一个吃螃蟹的人是要付出巨大的代价的。
消费者是竞争的最大受益者
我们回到本文的主题，原点，回到我们的主旨??《谁说Intel不厚道？LGA775接口6年发展史》，不管Intel发展到什么程度，不管它有多么的强势，霸道，但终究收益的是我们，正如被人们称赞厚道的AMD，在HD5系完胜NVIDIA的时候，AMD的HD5系显卡同样是卖了一年的高价。我们追求够用就好，竞争能让更多的人用上自己需要的处理器。
