丽台Quadro FX4600专业显卡试用评测

正睿科技发布时间：2008-12-20 11:24:27 浏览数：10005

Wow!卓越的丽台Quadro FX4600

前言

　　正值我们进行ZESPR《橙子的新装》30"tvc项目,《数码设计?CGWORLD》杂志社为我们
从知名的显卡厂商丽台公司借来一块NVIDIA Quadro FX 4600；这款显卡主要是针对3DBOXX和APEXX工作站以及renderBOXX节点而设计的，拥有高达768MB、GDDR3的内存与超高速频宽。与另一款用来对比测试的显卡FX1400相比较，这两款产品皆配备有双Dual-link数字显示输出，支持超高分辨率画质，最高可达2560 x 1600 、 60Hz分辨率如此惊人的画面质量。新一代的顶点及像素着色系统Shader Model 4则为OpenGL与最新一代DirectX 10等专业应用程序带来了更好的表现与逼真的效果。单看FX4600外观，较长的PCB板、丽台豪华涡轮风扇散热器、双外置供电接口、简洁大方透明的塑料罩、双Dual-link DVI-i+S端子接口，给人感觉非常稳健。Wow, excellent！无暇顾及那么多，拆掉自己的FX1400，赶快去体验一下！

丽台FX1400

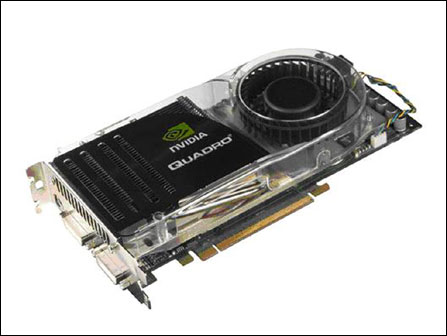

丽台 FX4600

在进行比较前，先大致了解下具体测试的机器配置和两块卡的基本情况：

测试环境

电脑硬件基础配置

硬件	软件
主板：超微 X7DAL-E	操作系统：windowsXP SP2
CPU：Intel XEON 2.0G*2	3D软件：Softimage\|xsi
内存：2G	合成软件：Flint
硬盘：160G	剪辑软件：Final Cut Pro
显示器：三星226BW	平面处理：Potoshop

主要参数对比

两块显卡的主要参数对比Quadro FX4600 详细参数Quadro FX1400

产品	Quadro FX 4600	Quadro FX 1400
显存大小	768MB	128MB
位宽	384-bit	256-bit
显存频宽	67.2 GB/s	19.2 GB/s
显存类型	GDDR3	DDR3

小结：从硬件上的基础信息上来说，两块卡的显存有较大的。

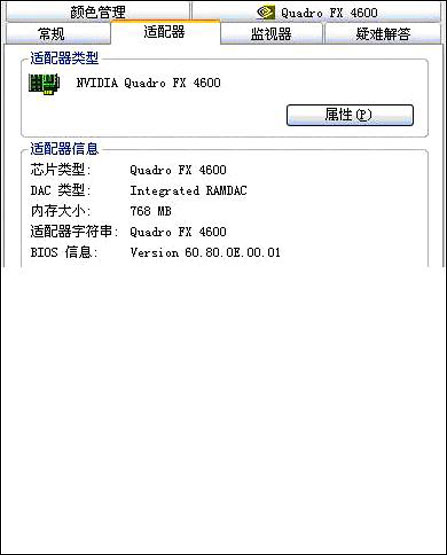

安装好的显卡

二测试项目

Zespri《橙子的新装》30"tvc项目

项目制作周期： 40天
制作时长： 30"
动画师：柏宏伟，魏刚，陈勇
合成师：林江滨
剪辑师：邓海波

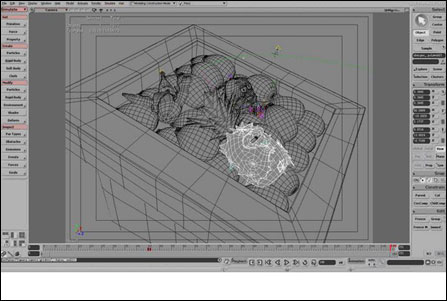

场景wireframe显示

项目概况

　　我们都是用160多万的高精度模型，为了真实起见我们90多张3000线的高精度贴图纹理，而且大量的使用了bump（凹凸贴图）,点灯光源40个，而且又用到面光源，因为进度的关系没用用到GI和FG技术。这个影片16个镜头，大部分镜头都会用到表情，每个镜头都会有8个左右的shape变形。有些个别镜头需要与实拍结合做匹配，做了大量的反求信息。

三测试与对比

　　作为一个电脑图形图像工作者来说，在高强度的图形密集型软件和复杂运算工作压力下，提供更快的工作流和尖端的实用性一直是我们的需求。场景过于复杂，就要采用一些不得以的方法来实现效果预览。如，减少模型数量，控制面数，尽量不用mix和textruelayer混合贴图纹理，控制贴图的精度，分层（隐藏物体），线框显示，减少粒子数量等方法。Fx4600为这次的工作大大提高了实效性，缩短工作时长。

1 场景载入与储存的时间测试

首先选用一个无动画的场景进行载入的时间测试,后对该场景进行一些调整和操作后，改变灯光属性，模型结构点位，贴图颜色调整后进行储存测试
以下是二者的对比。

FX1400	场景载入时间较快，场景保存时间较快
FX4600	场景载入时间极快，场景保存时间极快

　　选用一个带动画的场景进行载入的时间测试，后对该场景进行一些调整和操作后，改变灯光属性，模型结构点位，贴图颜色,调整后进行储存测试。

FX1400	场景载入时间较快，场景保存时间较快
FX4600	场景载入时间极快，场景保存时间极快

　　小结：机器的配置和综合性能的提高，加以3D软件的优化等因素，对3D场景的载入和储存比以前有了较大的提高，在这个方面二者的差别十分小。

2 场景进行操作内容的测试

FX1400	线框模式	单视图和四视图切换感觉正常
FX1400	实体模式	单视图和四视图之间切换感觉略为延后
FX4600	线框模式	单视图和四视图切换感觉非常顺畅
FX4600	实体模式	单视图和四视图之间切换感觉较快，没有延迟

3 模型修改测试（对模型进行细分和点位调整）

FX1400	线框模式	对模型进行细分或修改感觉速度一般
FX1400	实体模式	对模型进行细分或修改感觉延后
FX4600	线框模式	对模型进行细分或修改感觉极快
FX4600	实体模式	对模型进行细分或修改感觉非常顺畅

4 贴图调整

FX1400	打开大型贴图没有明显的延后感，textrueedit编辑没有延后感
FX4600	打开大型贴图没有任何的延后感，textrueedit编辑非常顺畅

5 帧速率测试（单位：FPS）

FX1400	线框	单视图播放帧速率	15左右
	线框	四视图（透视）播放帧速率	18左右
	实体	实体的单视图播放帧速率	6左右
	实体	四视图（透视）播放帧速率为	7左右
FX4600	线框	单视图播放帧速率为	30左右
	线框	四视图（透视）播放帧速率为	28左右
	实体	实体的单视图播放帧速率为	12左右
	实体	四视图（透视）播放帧速率为	12左右

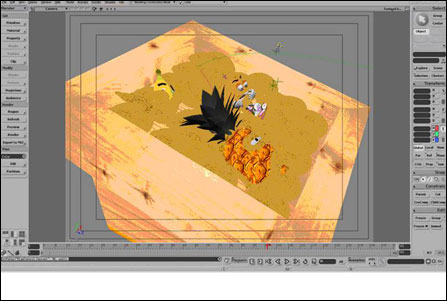

FX4600 textrued显示（单视图播放帧速率）

FX1400 textrued(单视图播放帧速度)

FX4600(rendertime渲染时间)

FX1400(rendertime渲染时间)

小结：最终产品渲染和显卡的关系不大，因此在此未做测试。

FX4600渲染效果

FX4600渲染效果-1
FX4600渲染效果

FX4600渲染效果-2
FX4600渲染效果

FX4600渲染效果-3.
FX4600渲染效果

四结论

　　经过笔者的测试，FX4600这块卡在3D显示的加强效果还是非常明显的，在FX1400和FX4600的对比测试中发现，FX4600对线框帧速率和实体渲染的功效非常明显，粗略估计在一倍以上，实时渲染速度也有较大的提升，在复杂场景的操作上有着较大的优势，确实在真正实际运用中，能为作品做少量的牺牲，缩短工作时长，提高工作效率，满足客户的客观需求。
