演绎低功耗的传奇 Quadro FX370LP评测

间隙填充
正睿科技  发布时间:2009-08-06 09:42:03  浏览数:4488

  在之前的文章中,我们曾经介绍过一款型号为Quadro FX370 LOW Profile的产品。从型号来看,许多人都会认为它和Quadro FX370有着某种联系,或许会觉得这款产品就是Quadro FX370的简化版。事实上,这的确是一款特殊定位的产品,“瘦身”的它与Quadro FX370之间并没有直接的联系,而是一款定位在节能领域的显卡。


    据我们了解,Quadro FX370LP是Quadro 9系列的最低端产品,也是面向入门级消费用户的型号。就规格来看,我们还不能简单的将Quadro FX370LP划归为Quadro FX370简化版的行列。事实上,这款产品在显存带宽上达到了8Gbps,相比Quadro FX370可怜的6.4Gbps来说还要高一些。而且在流处理的数量上,Quadro FX370LP只有8个;而Quadro FX370达到了16个。

  应该说,Quadro FX370LP是一款比较特殊的产品,小版型和低功耗使它能够完成某些特殊的需要。许多人对于这种刀版显卡的性能存在疑惑,那么在随后的测试中我们将展示这款产品的实际性能。

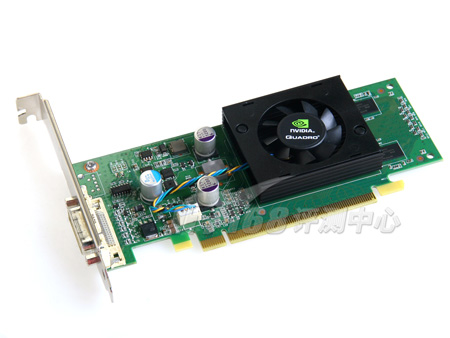

Quadro FX370LP显卡外观

来自现代的H5PS5162FFR芯片,正反面一共4颗

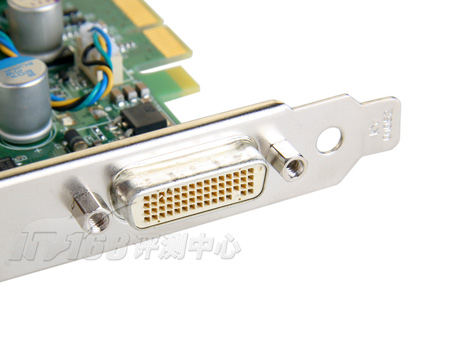

不太多见的DMS-59接口,通过转接线可以实现与DVI或者VGA接口的转换


拆下散热器的Quadro FX370LP

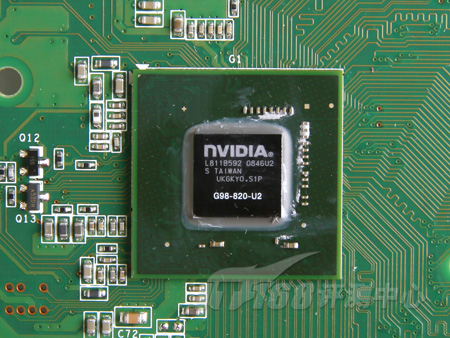

使用的G98-820-U2核心

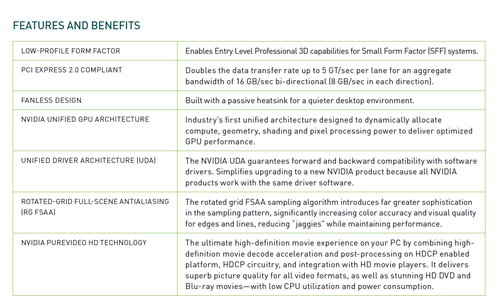

显卡基本规格介绍

测试对比平台的详细参数如下:

测试平台、测试环境
测试分组
类别

单路Intel Nehalem-WS
Xeon W5580
+ NVIDIA Quadro FX 370LP

双路Intel Gainestown
Xeon X5550
+ NVIDIA Quadro FX 380
处理器子系统
处理器
单路Intel Xeon W5580 双路Intel Xeon X5550
处理器架构
Intel 45nm Nehalem Intel 45nm Nehalem
处理器代号
Nehalem-WS Gainestown
处理器封装
Socket 1366 LGA Socket 1366 LGA
处理器规格
四核 四核
处理器指令集
MMX,SSE,SSE2,SSE3,SSSE3,
SSE4.1,SSE4.2,EM64T,VT
MMX,SSE,SSE2,SSE3,SSSE3,
SSE4.1,SSE4.2,EM64T,VT
主频 3.2GHz 2.67GHz
处理器外部总线 2x QPI
3200MHz
6.4GT/s
单向12.8GB/s(每QPI)
双向25.6GB/s(每QPI)
2x QPI
3200MHz
6.4GT/s
单向12.8GB/s(每QPI)
双向25.6GB/s(每QPI)
L1 D-Cache
4x 32KB
8路集合关联
4x 32KB
8路集合关联
L1 I-Cache
4x 32KB
4路集合关联
4x 32KB
4路集合关联
L2 Cache
4x 256KB
8路集合关联
4x 256KB
8路集合关联
L3 Cache
8MB @ 2664MHz
16路集合关联
8MB @ 2664MHz
16路集合关联
主板
芯片组
IOH:Intel X58
ICH:Intel 82801JR(ICH10R)
Intel Tylersburg-EP
IOH:Intel 5520(Tylersburg-36D)
ICH:Intel 82801JR(ICH10R)
芯片特性 2x QPI
VT-d Gen 2
2x QPI
VT-d Gen 2
内存控制器
每CPU集成三通道R-ECC DDR3 1066 每CPU集成三通道R-ECC DDR3 1066
内存
2GB R-ECC DDR3 1066 SDRAM x3 2GB R-ECC DDR3 1066 SDRAM x6
系统磁盘子系统
磁盘控制器
Intel ICH10R RAID Controller Intel ICH10R RAID Controller
磁盘控制器规格
6x SATA 3Gb/s
MatrixRAID 0/1/3/5
6x SATA 3Gb/s
MatrixRAID 0/1/3/5
磁盘控制器设置
SATA 3Gb/s
AHCI w/NCQ
SATA 3Gb/s
AHCI w/NCQ
磁盘控制器驱动
Intel Matrix Storage Manager
8.8.0.1009 x64
Intel Matrix Storage Manager
8.8.0.1009 x64
磁盘 ST Seagate
Barracuda 7200.11
Western Digital
VelociRaptor
WD1600HLFS x1
磁盘规格
7200RPM
320GB
SATA  3Gbps
NCQ
16MB Cache
10000RPM
160GB
SATA 3Gb/s
32MB Cache
NCQ
磁盘设置
SATA 3Gb/s
NCQ
50GB系统分区
SATA 3Gb/s
NCQ
50GB系统分区
图形子系统
显卡
NVIDIA Quadro FX 370LP NVIDIA Quadro FX 380
显卡规格
PCI Express x16 Gen2
8 Stream Processor @ 540MHz
256MB GDDR3 RAM @ 128-bit 1000MHz
PCI Express x16 Gen2
16 Stream Processor @ 450MHz
256MB GDDR3 RAM @ 128-bit 700MHz
显卡驱动
NVIDIA ForceWare Quadro 186.30 NVIDIA ForceWare Quadro 186.18
软件环境
操作系统 Microsoft
Windows XP Professional x64 Edition SP2
Microsoft
Windows XP Professional x64 Edition SP2

  本次测试我们选择了常见的Windows XP Professional x64 Edition SP2操作系统作为平台。从软件兼容性来说,很明显Windows XP更适合我们的测试软件。

  根据被测显卡的情况,我们选择以下列表中的部分测试软件进行测试。

  Cinbench R10

  CineBench是基于Cinem4D工业三维设计软件引擎的测试软件,用来测试对象在进行三维设计时的性能,它可以同时测试处理器子系统、内存子系统以及显示子系统,我们的平台偏向于服务器多一些,因此就只有前两个的成绩具有意义。和大多数工业设计软件一样,CineBench可以完善地支持多核/多处理器,它的显示子系统测试基于OpenGL。

  SPECapc for SolidWorks 2007

  SPECapc for SolidWorks 2007是由SolidWorks开发的,用于帮助SolidWorks 2007用户快速评估自己的工作站系统的一个工具。它由VB和C语言编写而成,可运行在Windows XP 32/64bi操作系统上。测试过程中使用了大小不一的CAD/CAM solid模型,最大的模型是一个由313万个顶点组成的引擎。

  SPECviewperf 9

  SPECViewperf 9.0是是专业级、符合工业标准的 OpenGL 图形显示卡效能测试分析软件,其测试项目有六项:3dsmax、DRV、DX、Light、ProE、Ugs,包括软件执行效能仿真(3dsmax、ProE)、以及动画公园场景仿真(Light)..等等,可以产出相关的分析数据。

  SPECviewperf 10

  SPECviewperf 10是一款测试专业显卡在多个CAD/DCC应用程序中的OpenGL性能的软件,包括3ds max、CATIA、EnSight、Maya、Pro/ENGINEER、SolidWorks等。最新推出的SPECviewperf 10可以告知你在多少倍抗锯齿下显卡性能表现会低于无抗锯齿情况下的10%,并提供截图比较。

  SPECapc for Maya 6.5 v1.0

  Alias Maya是一款功能强大的软件,集3D建模、动画和渲染等功能于一身,被广泛应用于电影、电视、游戏开发、视觉设计等领域。SPECapc for Maya 6.5测试包括5个部分,总共采用了4种模型(狼人、手、蚂蚁和鱿鱼),分别测试了wireframe、Gouraud-shaded、texture、texture highlighted with a wireframe mesh、texture with wireframe mesh control points模式下的性能。SPECapc for Maya 6.5相对于上一代的测试软件的最大改进是用glDrawElements取代了glArrayElement,具有更高的效率。

  SPECapc for 3ds Max 9

  SPECapc for 3ds Max 9是基于典型用户的使用情况设定的负载,在测试过程中会涉及到wireframe modeling、shading、texturing、lighting、blending、inverse kinematics、object creation manipulation、editing、scene creation、particle tracing、animation 和 rendering。3ds Max 8支持OpenGL和DirectX 8.0/9.0 API。

  CineBench是基于Cinem4D工业三维设计软件引擎的测试软件,用来测试对象在进行三维设计时的性能,它可以同时测试处理器子系统、内存子系统以及显示子系统,我们的平台偏向于服务器多一些,因此就只有前两个的成绩具有意义。和大多数工业设计软件一样,CineBench可以完善地支持多核/多处理器,它的显示子系统测试基于OpenGL。


CineBench R10
显卡 Quadro FX  370LP Quadro FX 380
CPU Benchmark
Rendering (1 CPU) 4211 CB-CPU 4034 CB-CPU
Rendering (x CPU) 18689 CB-CPU 25183 CB-CPU
Multiprocessor Speedup 4.44x 6.24x
OpenGL Benchmark
OpenGL Stard 4449 CB-GFX 6838 CB-GFX

  在CineBench R10的OpenGL性能测试中,Quadro FX370LP的成绩为4449分,较对比显卡来说只有三分之二的性能。

  SPECapc for SolidWorks 2007是由SolidWorks开发的,用于帮助SolidWorks 2007用户快速评估自己的工作站系统的一个工具。它由VB和C语言编写而成,可运行在Windows XP 32/64bi操作系统上。测试过程中使用了大小不一的CAD/CAM solid模型,最大的模型是一个由313万个顶点组成的引擎。

NVIDIA Quadro FX 380性能测试
NVIDIA Quadro FX 370LP性能测试

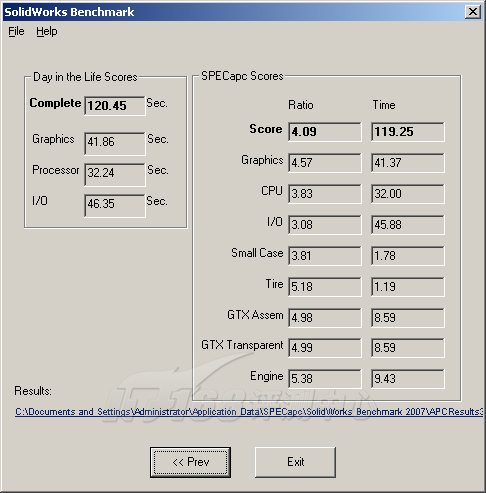

  SolidWorks 2007测试中Quadro FX370LP表现出色,测试总分为4.09分,使耗时为120.45秒。从测试成绩来看,Quadro FX370LP的成绩相比Quadro FX380来说还好一些,看来SolidWorks 2007软件对于处理器的频率比较敏感;而对于处理器的数量却没有明显的需求。

  SPECapc for 3ds Max 9是基于典型用户的使用情况设定的负载,在测试过程中会涉及到wireframe modeling、shading、texturing、lighting、blending、inverse kinematics、object creation manipulation、editing、scene creation、particle tracing、animation 和 rendering。3ds Max 9提供了32位/64位两种版本,我们使用的是32位版本。

  3ds Max 9测试的成绩表现也很鲜明。对于Quadro FX370LP来说,Direct 3D依旧是性能最佳的方式。在Software和OpenGL两种模式中,Quadro FX370LP的表现更好一些;而在Direct 3D测试中,Quadro FX370LP成绩落后了8%左右。

  SPECViewperf 9.0是专业级、符合工业标准的 OpenGL 图形显示卡效能测试分析软件,其测试项目有六项:3dsmax、DRV、DX、Light、ProE、Ugs,包括软件执行效能仿真(3dsmax、ProE)、以及动画公园场景仿真(Light)..等等,可以产出相关的分析数据。

  SPECViewperf 9.0测试中,Quadro FX370LP的差距明显体现出来。从结果来看,除了Light-08项目两者持平之外,在众多项目中Quadro FX370LP均大幅度落后,成绩只有Quadro FX380的30%-50%,这也从侧面证明了Quadro 10代性能的提升。

  SPECviewperf 10是一款测试专业显卡在多个CAD/DCC应用程序中的OpenGL性能的软件,包括3ds max、CATIA、EnSight、Maya、Pro/ENGINEER、SolidWorks等。最新推出的SPECviewperf 10可以告知你在多少倍抗锯齿下显卡性能表现会低于无抗锯齿情况下的10%,并提供截图比较。

NVIDIA Quadro FX 380
NVIDIA Quadro FX 370LP
NVIDIA Quadro FX 380
NVIDIA Quadro FX 370LP

  SPECviewperf 10的测试中差距并没有SPECviewperf 9那么明显。Quadro FX370LP的成绩在这里看起来更接近Quadro FX380。在多倍抗锯齿下,Quadro FX370LP也可以实现16倍抗锯齿,相比Quadro FX380来说有一定的差距;随着抗锯齿数量的增加,差距则逐渐缩小。

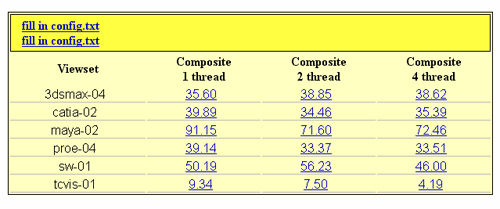

  在多线程情况下,Quadro FX370LP的成绩并没有明显的提升,可以看出在2线程和4线程下的性能差距不大,部分项目还有下降的情况。总体来说,Quadro FX370LP在这个项目中表现尚可。

  Alias Maya是一款功能强大的软件,集3D建模、动画和渲染等功能于一身,被广泛应用于电影、电视、游戏开发、视觉设计等领域。SPECapc for Maya 6.5测试包括5个部分,总共采用了4种模型(狼人、手、蚂蚁和鱿鱼),分别测试了wireframe、Gouraud-shaded、texture、texture highlighted with a wireframe mesh、texture with wireframe mesh control points模式下的性能。SPECapc for Maya 6.5相对于上一代的测试软件的最大改进是用glDrawElements取代了glArrayElement,具有更高的效率。




  Maya 2008测试中Quadro FX370LP的总成绩与Quadro FX380非常接近。从子项目来看,借助处理器的优势,Quadro FX370LP在CPU测试中还要领先一些,这也在一定程度上提升了总成绩。

  Quadro FX370LP作为Quadro 9代产品中最低端的型号,表现的性能却没有非常底下。在NVIDIA的定位中,Quadro FX370LP面向入门级消费者,而又与Quadro FX370在规格上有很大的不同,是一款以低功耗为主打的特殊产品。

  我们对于这款Quadro FX370LP进行了详细的测试,通过与Quadro FX380的对比发现,在一些项目中Quadro FX370LP虽然是老款产品,却具备了一定的优势,比如SolidWorks 2007两个项目的领先、Maya 2008中两者的不相上下都说明Quadro FX370LP的性能还不错。在SPECViewperf两款软件的测试中,9.0版本下Quadro FX370LP成绩落后Quadro FX380许多,而在10.0版本中它的多倍抗锯齿性能和多线程性能虽然依旧落后,但是总体来看与Quadro FX380差距不大。

  对于一款定位低功耗的低端产品来说,我们并没有对它的性能寄予多大的希望。不过测试证明它的表现还不错,相比Quadro 10代的产品来说虽然有些差距,但是在部分项目中成绩不错,还是能够胜任的。再加上低功耗的特性,我们认为适合那些对功耗比较敏感的用户选购。
