11道制作工序 图解处理器生产制造过程

间隙填充
正睿科技  发布时间:2012-10-13 10:40:19  浏览数:2592

抛光打磨硅晶片

  一个CPU,电脑的心脏,是如何被制造的?

  硅锭切片来制造的硅晶片

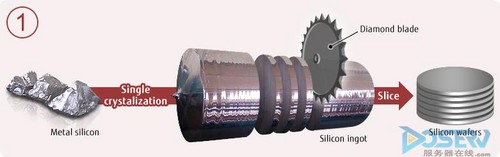

  1. 一块大的硅单晶或硅锭(纯度99.999999999%)被一个金刚石刀片切割来制造薄的硅晶片。


图解处理器制造过程
图片来自服务器在线,下同

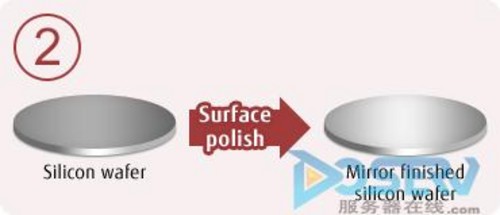

  2. 硅晶片的表面被抛光来制造一个镜面。处理表面来制造半导体

图解处理器制造过程

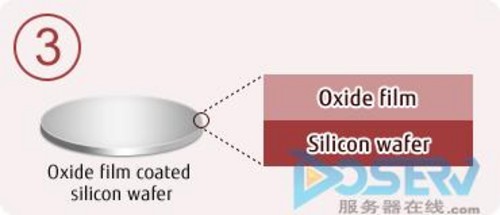

  3. 晶片表面生成氧化物薄膜。

图解处理器制造过程

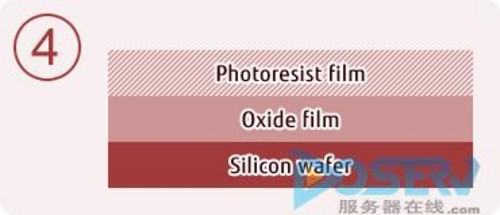

  4. 光刻胶膜被涂在晶片表面。

图解处理器制造过程

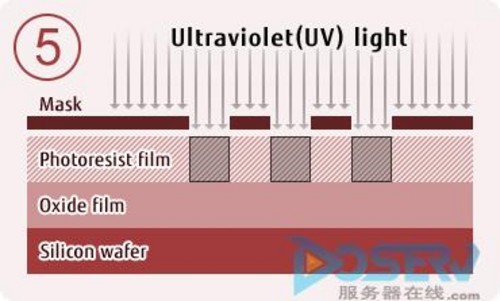

  5. 光刻胶膜暴露于通过图样隔板的紫外光下。

图解处理器制造过程

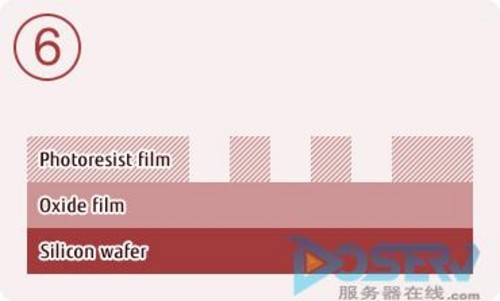

  6. 暴露在紫外光下的光刻胶区域被移除了。(暴露的部分会变成一种能被显色剂识别的物质。)

图解处理器制造过程



品牌:Intel 服务器CPU 回到顶部阅读

去氧化物封装测试

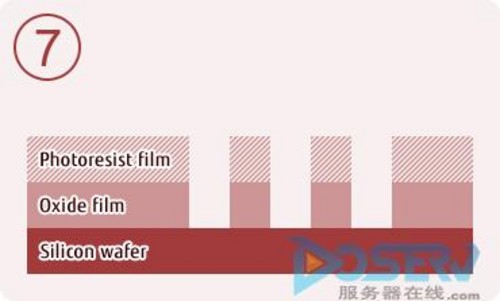

  7. 之后使用碱剂去除氧化物薄膜。显露出硅表面。


图解处理器制造过程

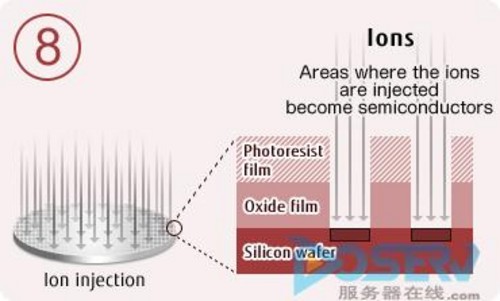

  8. 接着,所需要的离子被注入硅表面。硅的性质就会转变为半导体,这是一种能制造出元件电气特性的状态。

图解处理器制造过程

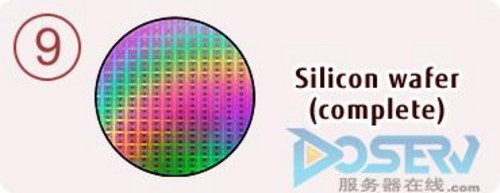

  9. 元件的电气特性随后会由连接线路和制造电路来生成。同一块硅片上可以制造出很多芯片。晶圆探针用于电气检测芯片并确定好与不好的芯片。

图解处理器制造过程


  注意:为了便于观察,此图已被简化了。在一个现实的晶片上,会形成晶圆凸点用于连接到封装板。

  从硅片上分离CPU

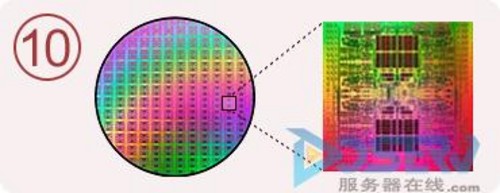

  10. 优良的芯片将从硅片上分离。

图解处理器制造过程

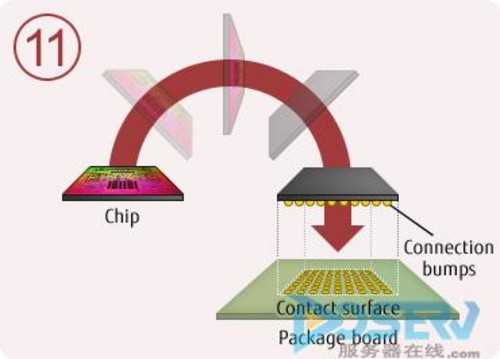

  11. 每个分离的芯片上的晶圆凸点会与陶瓷或树脂封装板相匹配。

图解处理器制造过程


  12. 有效移除热量的散热器会盖在安装芯片的封装板上。现在CPU就完成了。经过各种测试,只有良好的产品才能被选用。
