判断散热器与内存是否冲突,尺子的妙用

    很多用户在选择散热器的时候可能会遇到下面的问题：“我的主板是xxx型号，那个xxx型号的散热器装上去会不会与内容冲突呀”。对于内存插槽都插满了马甲条子的玩家来说这的确是一个问题，那么有没有什么小技巧可以事先判断一下呢？当然有，而且你只要有一把尺子就足够了。

尺子的妙用 判断散热器与内存是否冲突

        “CPU散热器与内存会不会冲突”由两个因素决定。第一，横向距离（可以理解为散热器风扇与内存之间的距离）；第二，纵向距离（可以理解为散热器风扇最低处与主板的距离）。如果一款散热器的横向未侵占到内存的领空，那么该散热器无论如何也不会与内从冲突；如果横向距离已经侵占到内存领空的话，那么这时就需要看纵向距离的表现了??如果散热器够高，那么就可以避开内存。

    具体请看下文分解。

    首先，我们需要利用一把尺子测量一些重要数据，只需要4个数据即可，这些数据在后面的计算中都会用到，而且计算方法不是很容易，所以玩家们务必要测量准确，做好记录。注：主板为华硕玩家国度z97系列，LGA1150针脚。

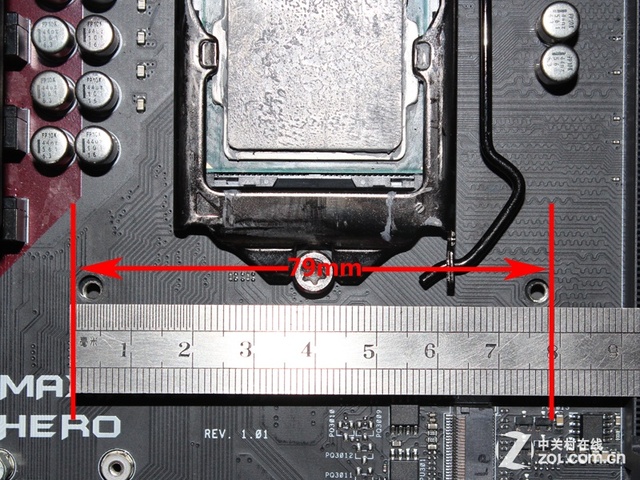

    首先测量主板安装散热器孔位之间的距离，假设为a。

实测距离为79mm

    然后测量扣具孔到内存插槽的距离，假设为b。

实测为12.5mm

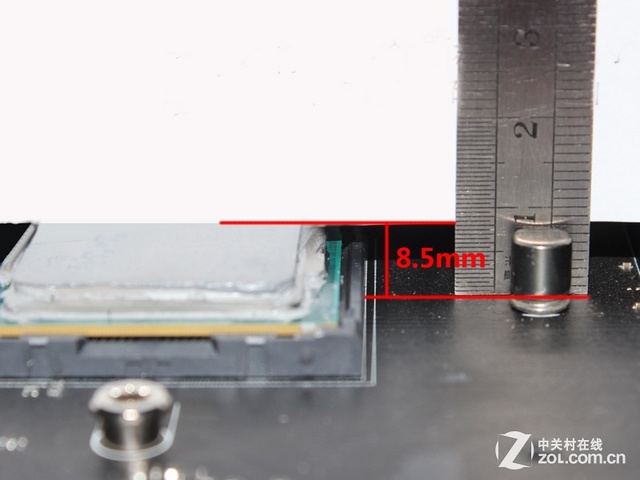

    还需要测CPU底座加上CPU的高度，假设为c。

实测为8.5mm

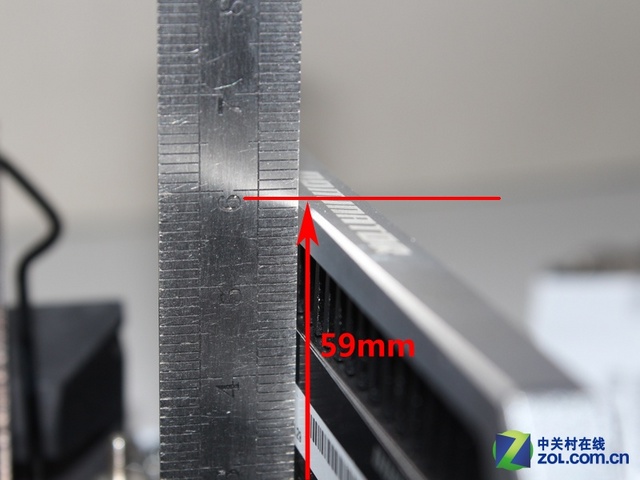

    最后测内存插在插槽之后的高度（测试内存为马甲内存---海盗船统治者铂金），假设为d。

实测为59mm

   获取的4个数据：

   扣具孔位之间的距离a=79mm；

   扣具孔到内存插槽距离b=12.5mm；

   CPU底座加上CPU的高度c=8.5mm；

   内存插上插槽之后的高度d=59mm。

   测得了如上数据之后，准备工作就算完成了，接下来就是选择散热器的环节，而我们的计算方法也将随之展开。

    我们知道，只要是品牌散热器，一般情况下都可以在其官网查询到体积相关数据。有了上面的数据之后，我们不妨以一款散热器为例进行讲解。

    方法如下：

    1.计算扣具孔位中轴线到散热器最右侧的距离，也就是下图的红线之间距离，设为X，X要通过查询数据计算；

    2.计算扣具孔位中轴线到内存插槽的距离，设为Y，Y=b+a/2；

    3.比较X与Y的大小即可，X>Y说明散热器侵犯了内存的领空，反之则没关系。

示意图

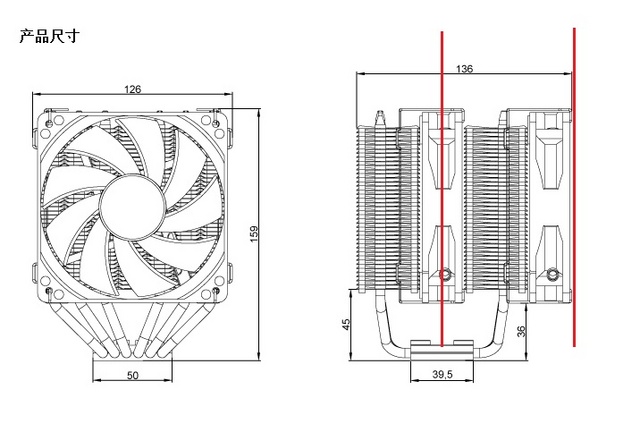

计算红线之间的距离（图片来自九州风神官网）

    计算两个红线之间的距离，因为左边红线间就是扣具孔位的中轴线，X=散热器的宽度/2+风扇宽度/2=136/2+25/2=80.5mm。

    再计算内存与扣具孔位中轴线的距离，Y=12.5+79/2=52mm。

    X>Y，这说明散热器其实已经侵占内存的领空了。

    而计算方法同样适用于单塔风冷散热器，看下图。

散热器尺寸（图片来自酷冷至尊官网）

计算红线间距离

    计算红线之间距离：44/2+72.5-44=50.5mm。

    刚才测得内存与扣具孔位中轴线的距离=12.5+79/2=52mm。

    50.5mm小于52mm，所以这个散热器安装是不会触碰到内存的。

    但是如果散热器侵犯了内存的领空，那就一定会影响到散热器的安装吗？答案是否定的，还要继续测试散热器的高度与内存直接高度。

    如果散热器侵犯了内存的领空，还需要测试散热器的高度是否会压制到内存，我们还是以前面的图为例。

    方法如下：

    1.查询散热器风扇距离地面距离，假设为h，计算散热器风扇最低位置与主板的距离，设为Z，Z=h+c；

    2.内存插上去的高度已经测得为d；

    3.如果Z>d，说明散热器在内存上方，不影响散热器安装，反之则影响。

散热器尺寸（图片来自九州风神官网）

    已经可以明确看到，散热器风扇距离地面是是36mm，这个数值要加上CPU底座与CPU的高度才是距离主板的距离，Z=36+8.5=44.5mm。

    而前面测得马甲内存插上去的高度为d=59mm，也就是说散热器的确会压制到内存的使用，这个使用就不能再安装马甲内存。如果你的内存差上去高度小于44.5mm，那就说明内存可以安装，因为风扇在内存的上方。

散热器尺寸（图片来自酷冷至尊官网）

    散热器高度计算：152.3-120=32.3mm，加上CPU底座与CPU的高度，Z=32.3+8.5=40.8mm。

    Z<d，但是由于这款散热器风扇根本不会触碰到内存，所以再低也没有关系。

    可能玩家们已经看得有些乱了，别担心，笔者最后给玩家们提炼了每一步的计算方法，非常的简单。

    通过上面的计算，想必玩家们也都清楚了计算方法，大概分如下几步：

    1.计算扣具孔位中轴线到散热器最顶端的距离，也就是前面提到的红线直接距离，设为X，X查询获得；

    2.计算扣具孔位中轴线到内存插槽的距离，设为Y，Y=b+a/2；

    3.X>Y说明散热器侵犯了内存领空，但是不能判定一定冲突；

    4.查询散热器风扇距离地面距离，假设为h，计算散热器风扇最低位置与主板的距离，设为Z，Z=h+c;

    5.内存插上去的高度已经测得为d；

    6.如果Z>d，说明散热器在内存上方，不影响散热器安装。

尴尬的情况（假设内存都插满）

    正睿服务器资讯-给玩家们总结出了一套计算方法，只需要有一把尺子和现有的主板，可以很好判断出散热器与内存是否冲突，但不可否认可能数据存在一些轻微误差，但是最重要的是方法，玩家们学会了方法，就再也不必担心会买到不兼容的散热器了。
