Create Logical Drive 创建阵列 服务器创建阵列详细

注：各种阵列的完整文档地址：/news/news_in.jsp?RecNo=6620

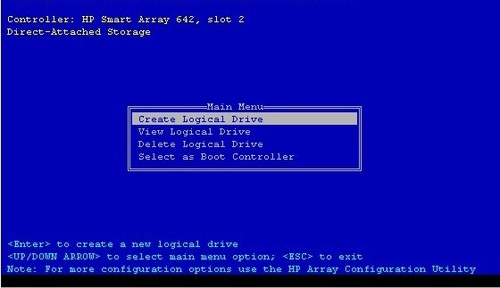

    相信很多用户都遇到服务器等‘创建阵列卡’的这个情况，按 F8 进入阵列卡的配置程序，出现配置程序有4个选项: Create Logical Drive（创建阵列）、View Logical Driver（查看阵列）、Delete Logical Driver（删除阵列）、Select as Boot Controller（将阵列卡设置为机器的第一个引导设备）。

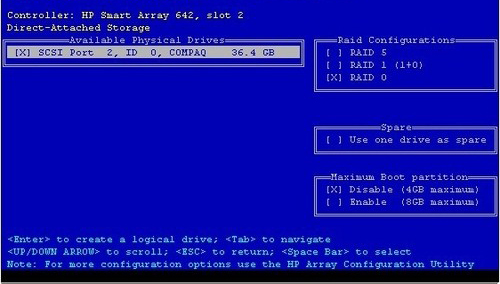

    1、当出现"Create Logical Drive"的界面,可以看到4部分的信息。

      第一部分、Available Physical Drives  列出来连接在此阵列卡上的硬盘。图示的硬盘在SCSI PORT 2， ID为0，硬盘的容量为 36.4 GB。

      第二部分、Raid Configurations 有3种选择 RAID 5，RAID 1 (1+0)，RAID 0。图示的机器只有一个硬盘，默认为RAID 0。

      第三部分、Spare 把所选择的硬盘作为热备的硬盘

      第四部分、Maximum Boot partition 最大引导分区的设置，可以有两个选项，Disable (4G maximum) 默认和 Enable (8G maxiumu)。

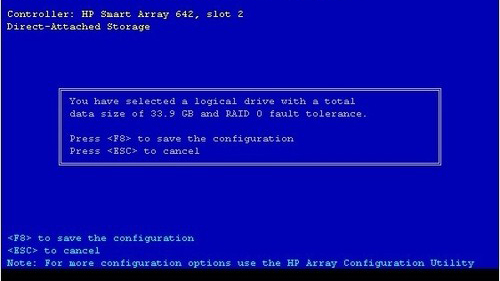

    2、按‘回车’进行确认，这时将提示已经创建一个RAID 0的阵列，逻辑盘的大小为多少，按‘ F8 ’进行保存。

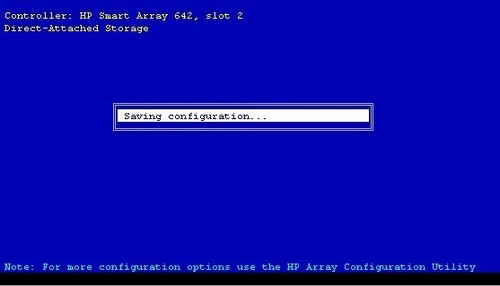

    3、这时， 按"F8"进行保存。

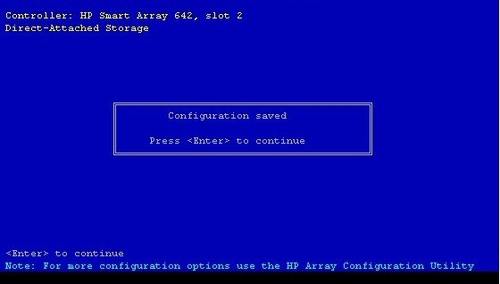

    4、提示‘配置已经保存’，按回车即可。
