一般情况下中小型网络中DHCP服务器和客户端是同一个局域网也就是一个网段，但是在大型网络中可能是服务器在另外一个广播域中，我们知道DHCP通过广播寻找服务器，但是跨广播域就无法进行请求和分配了，因此出现了DHCP中继的概念。

DHCP中继概述

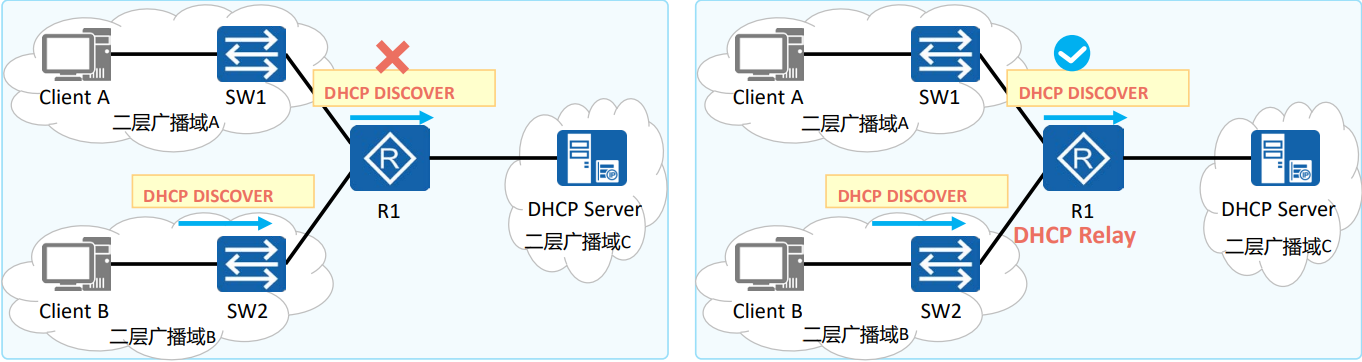

DHCP Relay即DHCP中继，它是为解决DHCP服务器和DHCP客户端不在同一个广播域而提出的，提供了对DHCP广播报文的中继转发功能，能够把DHCP客户端的广播报文“透明地”传送到其它广播域的DHCP服务器上，同样也能够把DHCP服务器端的应答报文“透明地”传送到其它广播域的DHCP客户端。

简单讲就是相当于一个中转代理的功能，前提是中继和DHCP能够正常通信，路由可达。

DHCP报文格式

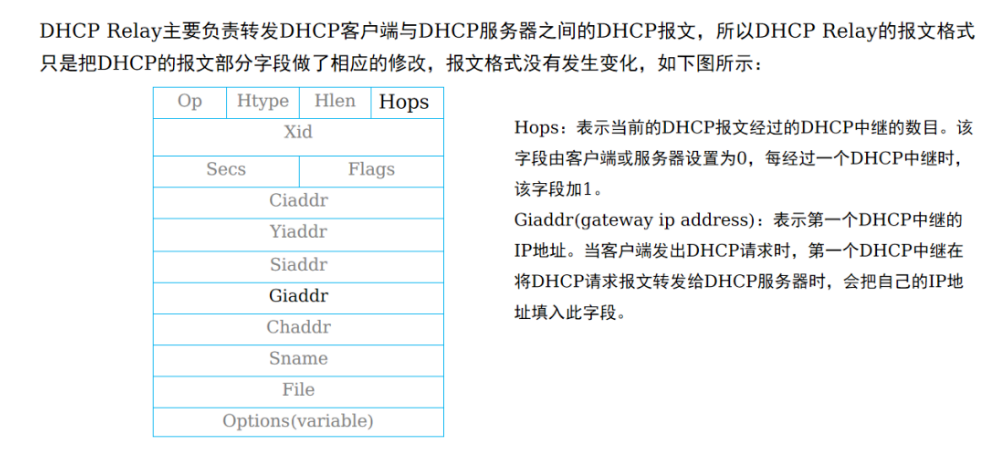

DHCP Relay主要负责转发DHCP客户端与DHCP服务器之间的DHCP报文，所以DHCP Relay的报文格式只是把DHCP的报文部分字段做了相应的修改，报文格式没有发生变化，如下图所示：

Hops：表示当前的DHCP报文经过的DHCP中继的数目。该字段由客户端或服务器设置为0，每经过一个DHCP中继时，该字段加1。Hops字段的作用是限制DHCP报文所经过的DHCP中继数目。服务器和客户端之间的DHCP中继数目不能超过16个，也就是Hops值不能大于16，否则DHCP报文将被丢弃。

Giaddr(gateway ip address)：表示第一个DHCP中继的IP地址。当客户端发出DHCP请求时，第一个DHCP中继在将DHCP请求报文转发给DHCP服务器时，会把自己的IP地址填入此字段。

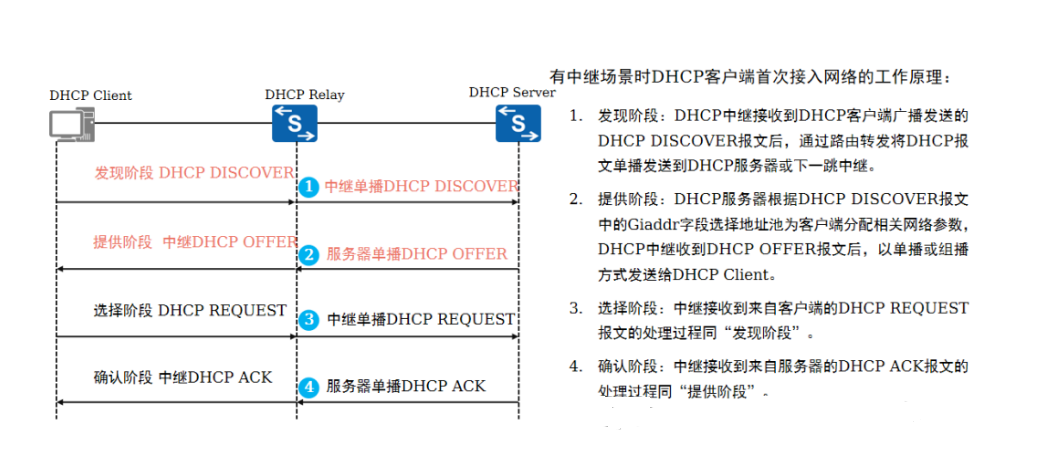

DHCP中继的工作原理

发现阶段：DHCP中继接收到DHCP客户端广播发送的DHCP DISCOVER报文后，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。

提供阶段：DHCP服务器根据DHCP DISCOVER报文中的Giaddr字段选择地址池为客户端分配相关网络参数，DHCP中继收到DHCP OFFER报文后，以单播或组播方式发送给DHCP Client。

选择阶段：中继接收到来自客户端的DHCP REQUEST报文的处理过程同“发现阶段”。

确认阶段：中继接收到来自服务器的DHCP ACK报文的处理过程同“提供阶段”。

DHCP中继收到DHCP DISCOVER报文后，处理规则为：

• 检查DHCP报文中的Hops字段，如果大于16，则丢弃DHCP报文；否则，将Hops字段加1（表明经过一次DHCP中继），并继续下面的操作。

• 检查DHCP报文中的Giaddr字段。如果是0，将Giaddr字段设置为接收DHCP DISCOVER报文的接口IP地址。如果不是0，则不修改该字段，继续下面的操作。

• 将DHCP报文的目的IP地址改为DHCP服务器或下一跳中继的IP地址，源地址改为中继连接客户端的接口地址，通过路由转发将DHCP报文单播发送到DHCP服务器或下一跳中继。

DHCP服务器接收到DHCP DISCOVER报文后，选择与报文中Giaddr字段为同一网段的地址池，并为客户端分配IP地址等参数，然后向Giaddr字段标识的DHCP中继单播发送DHCP OFFER报文，DHCP中继收到DHCP OFFER报文后，会进行如下处理：

• 检查报文中的Giaddr字段，如果不是接口的地址，则丢弃该报文；否则，继续下面的操作。

• DHCP中继检查报文的广播标志位。如果广播标志位为1，则将DHCP OFFER报文广播发送给DHCP客户端；否则将DHCP OFFER报文单播发送给DHCP客户端。

DHCP中继配置

DHCP Server配置：

DHCP Relay中继配置：

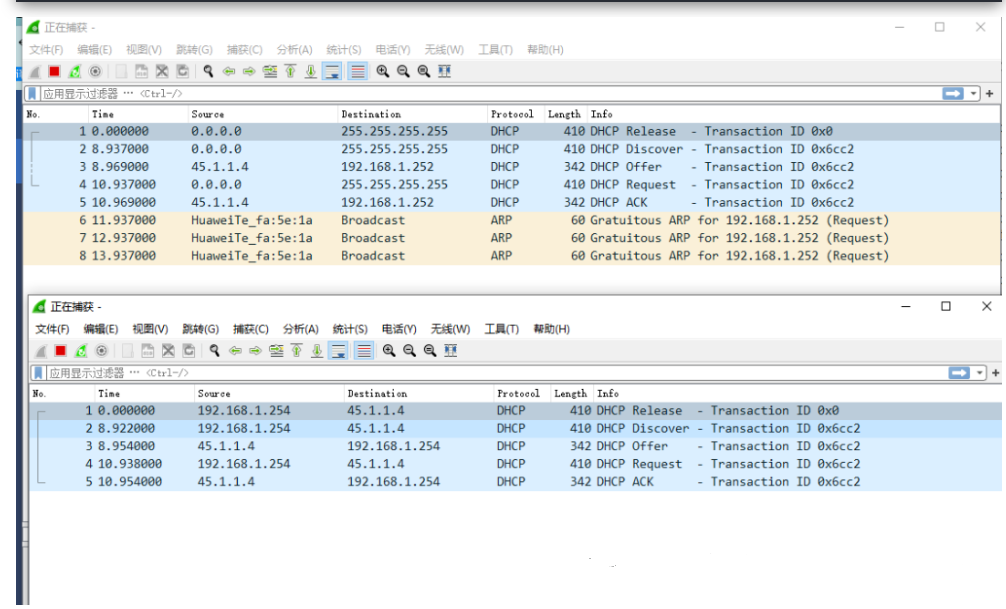

DHCP中继报文

设置代理服务器有两种方式，上面直接使用IP地址。

也可以设置DHCP服务器组：

总结

DHCP中继在两个网段间代理客户端和服务器请求，中继服务器也需要开启DHCP功能，然后路由可达。大概就是中继服务器在客户端广播域监听信息，然后讲信息转发给另外广播域的DHCP服务器，接收DHCP服务器的回复，转发给客户端实现地址获取。 如果觉得文章感兴趣欢迎关注公众号：不喜欢热闹的孩子
