如何画好一张架构图/业务图/流程图，掌握4个关键点
前言
今天的分享不是干货，是锦上添花的软技能。作为一个开发，日常工作中免不了要画一些图，无论是技术架构图还是业务流程图。基于个人的一些经验，分享一下我的作图方法，给大家一点思路提供参考，希望在未来的工作、生活中都能有所帮助。
一. 图例

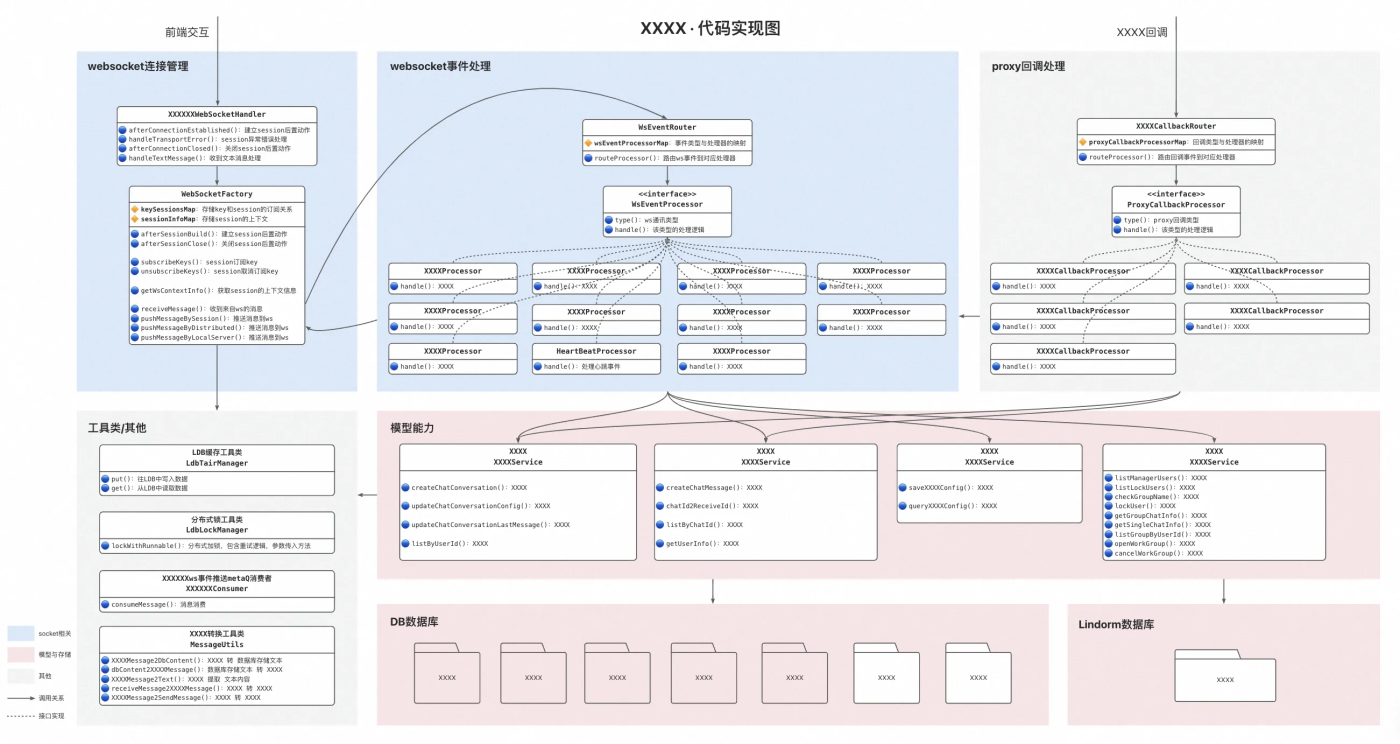

1. 代码实现图

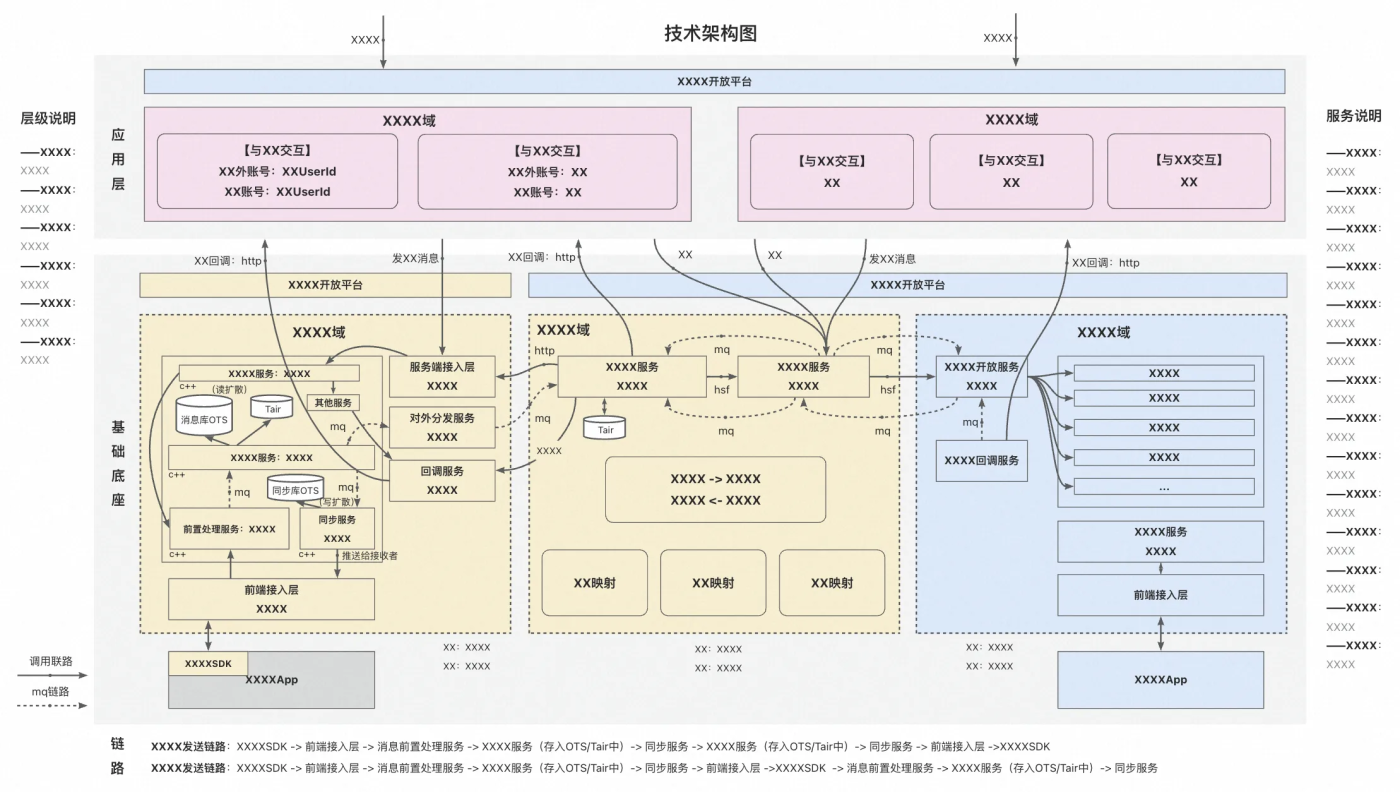

2. 技术架构图

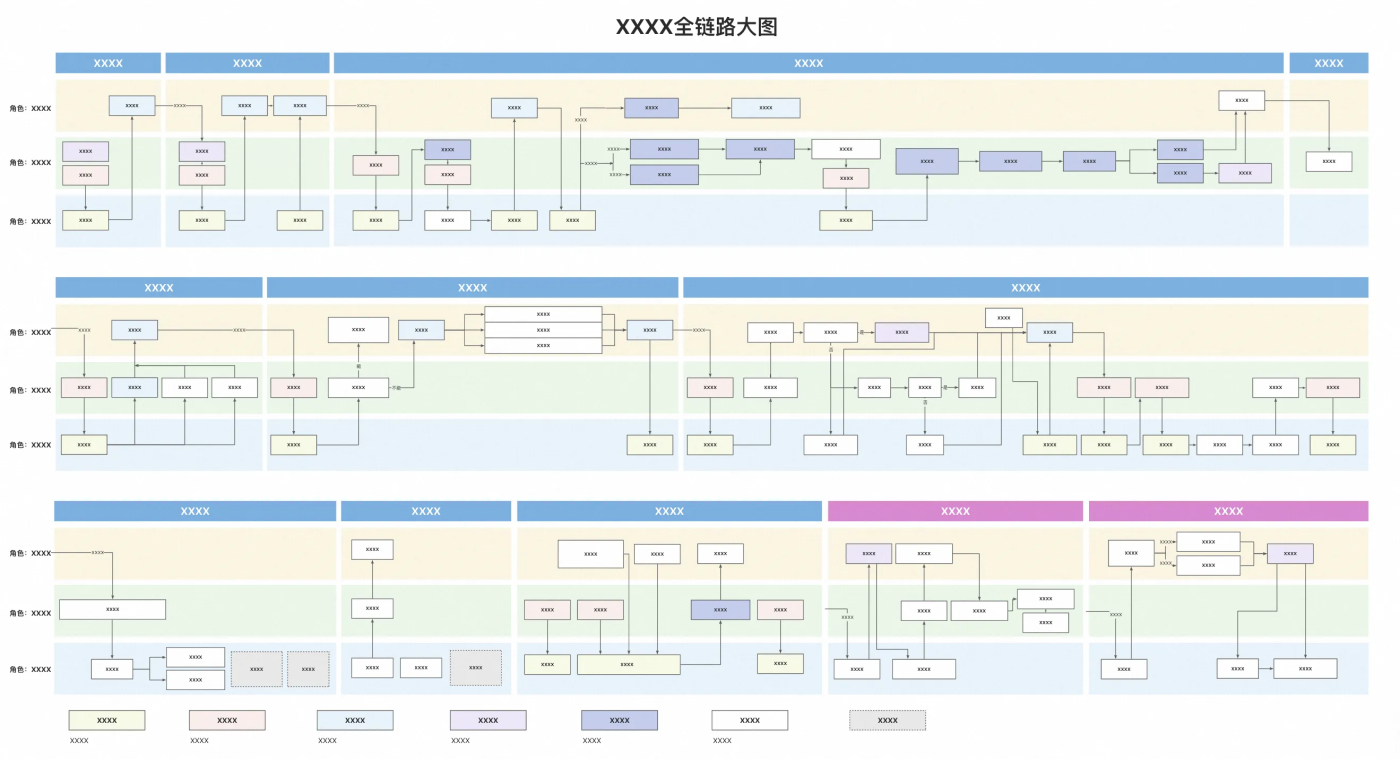

3. 业务流程图

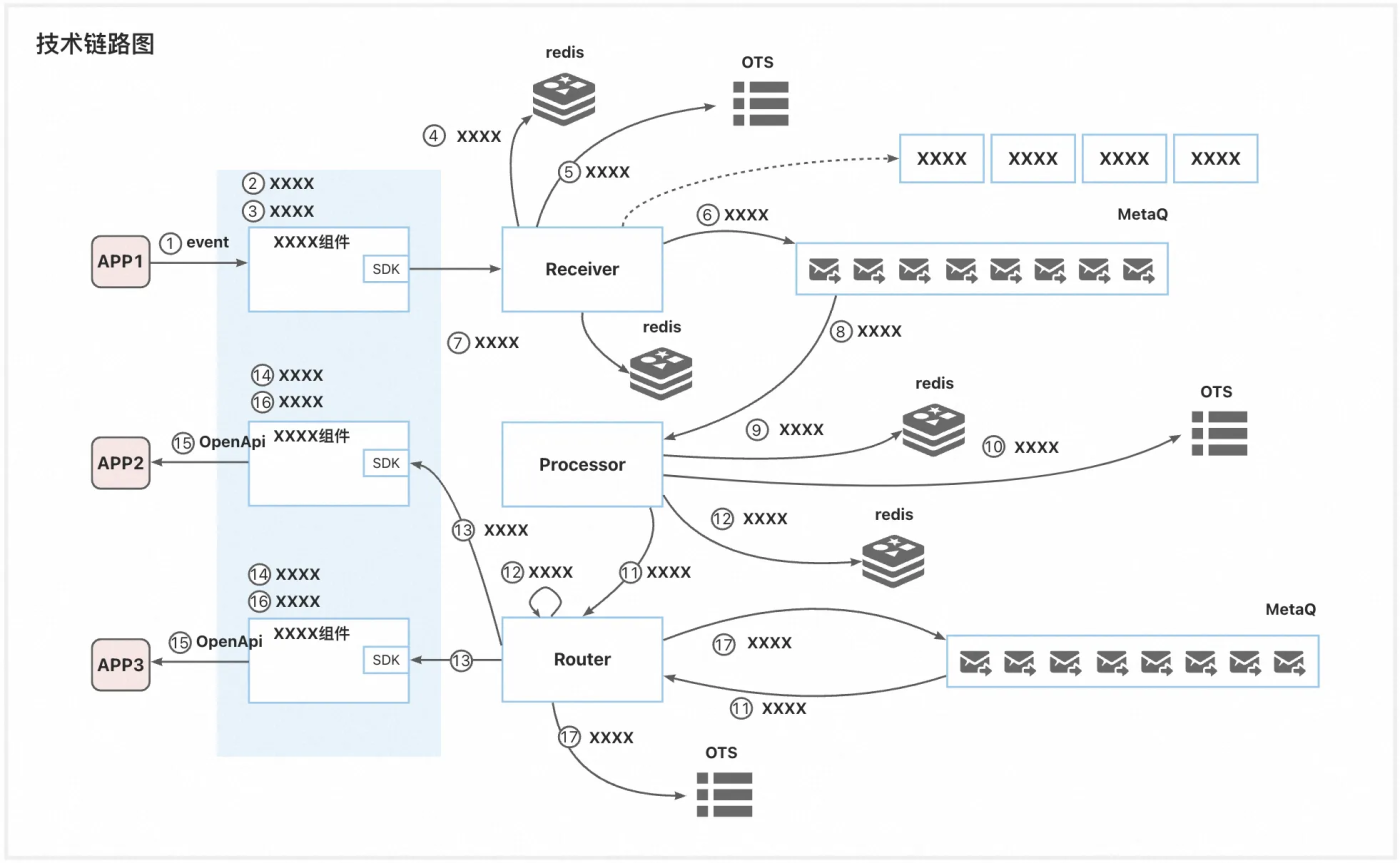

4. 技术链路图

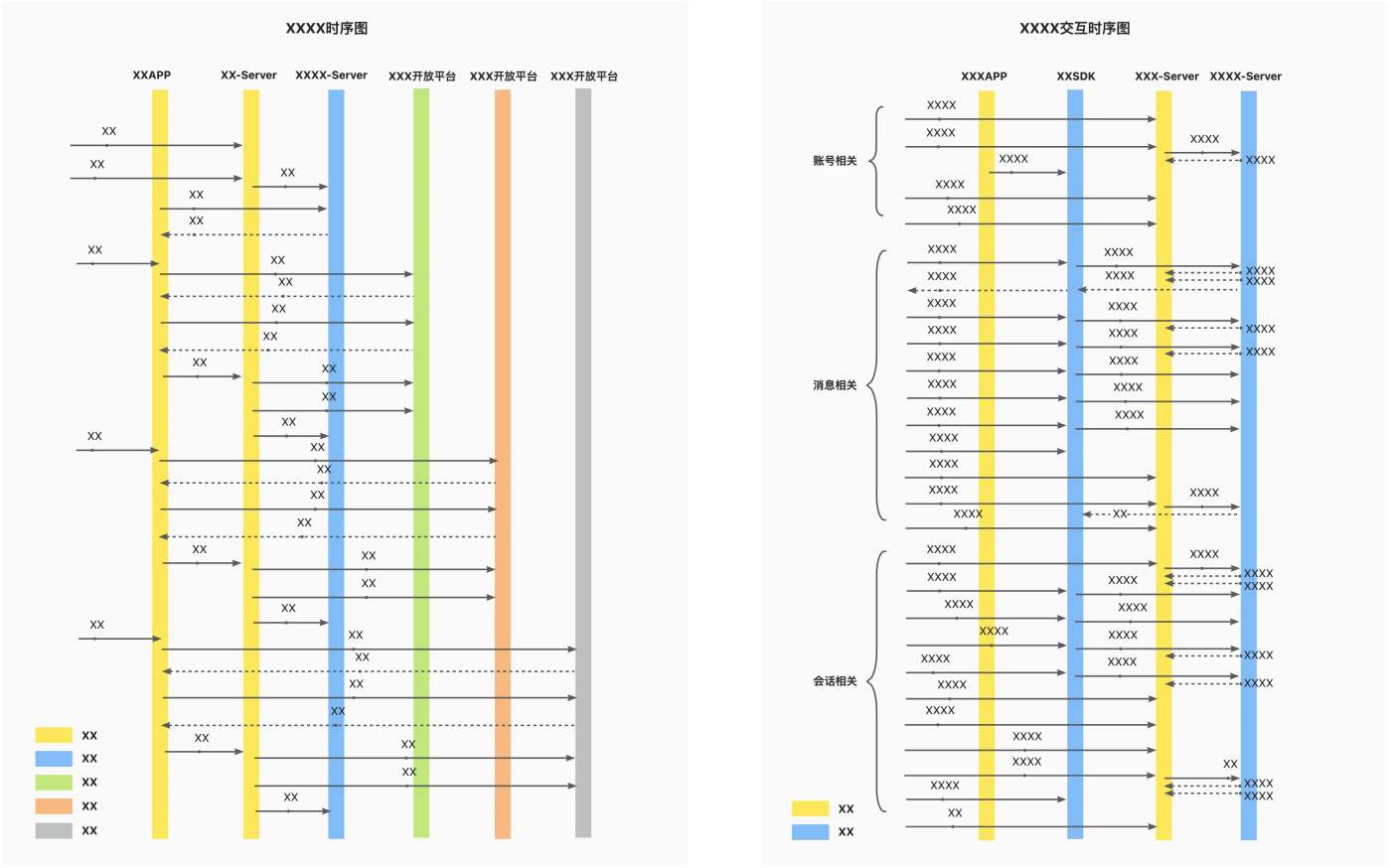

5. 交互时序图

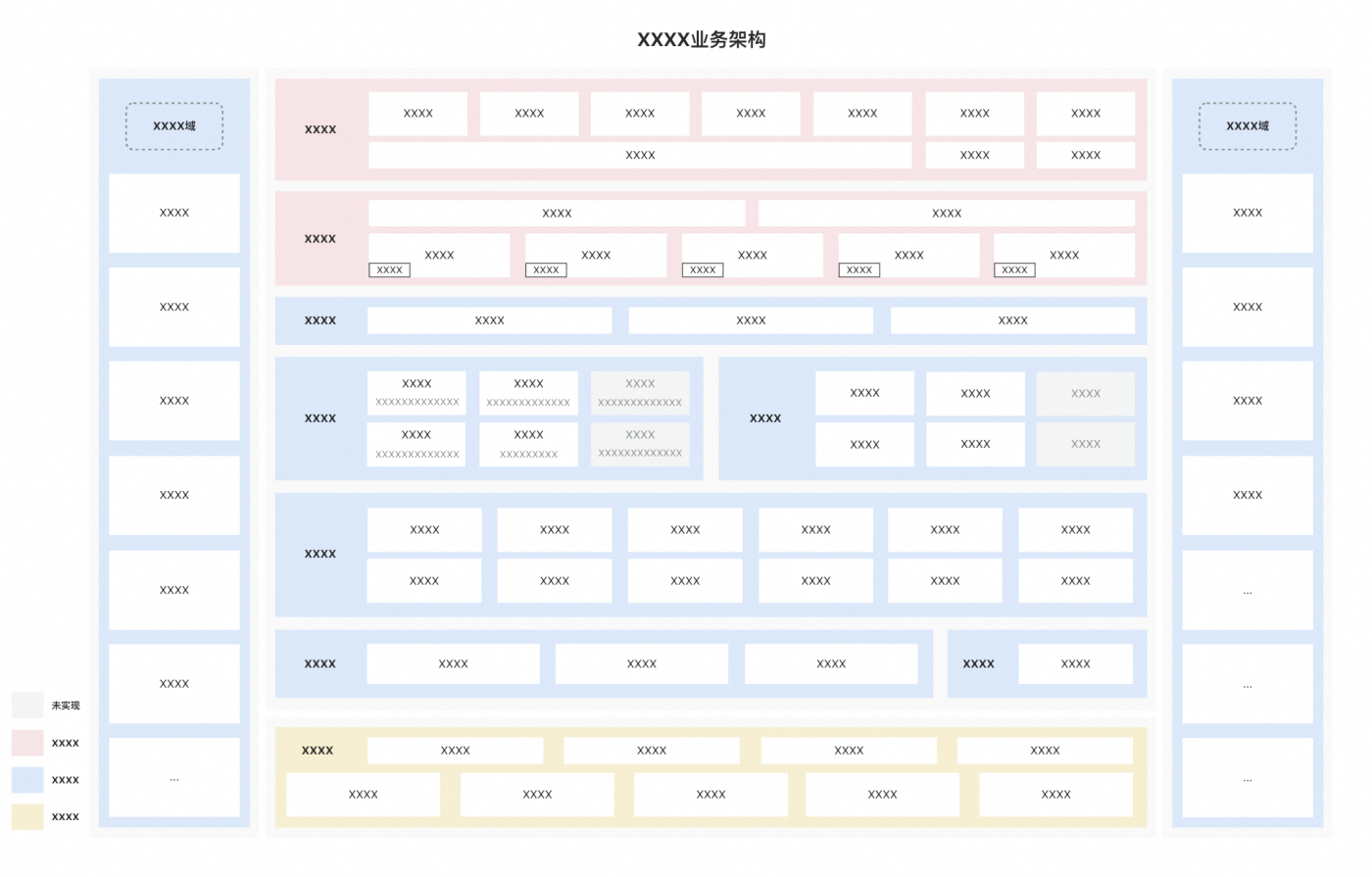

6. 业务架构图

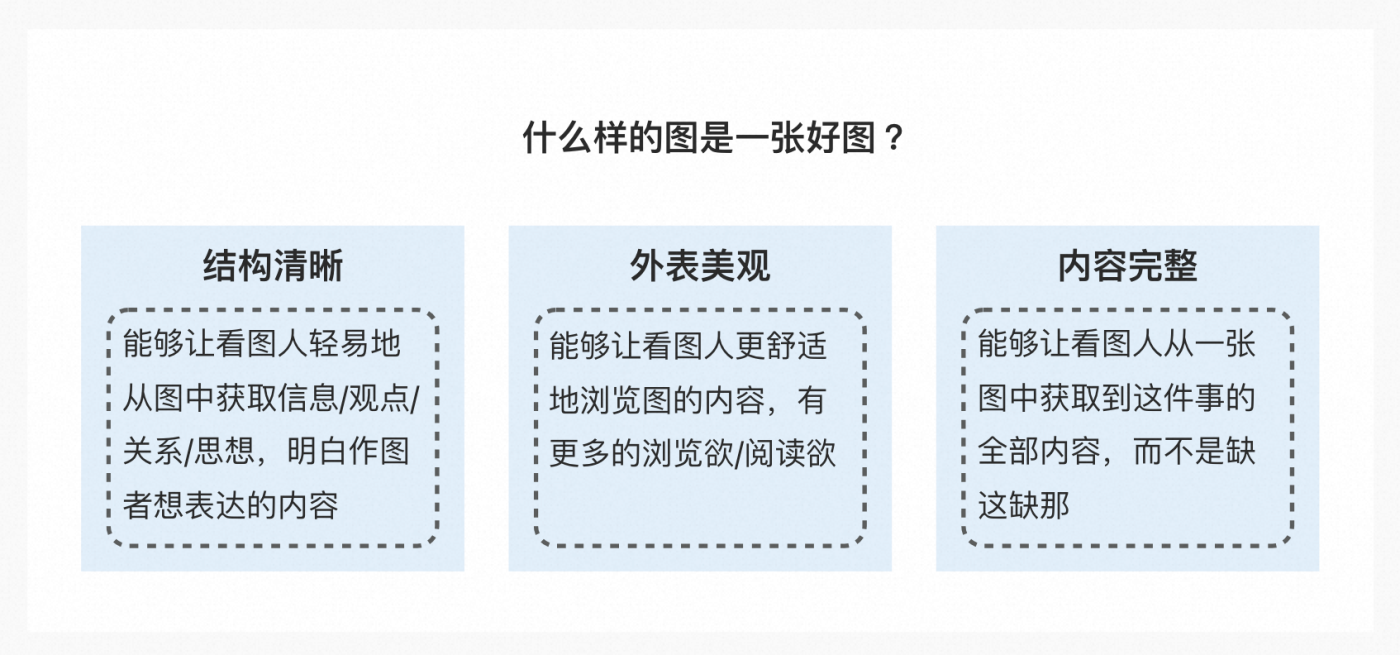

二. 好图的定义
结构清晰：观点明确、主次分明、内容清楚
外表美观：有更多的浏览欲/阅读欲
内容完整：一张图内容自闭环
三. 关键点
如何让图结构更清晰？具有设计感，设计四大原则
如何让图外表更美观？具有美感，色轮的运用、黄金分割
如何让图内容更完整？以终为始的设计，用户为先的思想，信息补全/添加标注

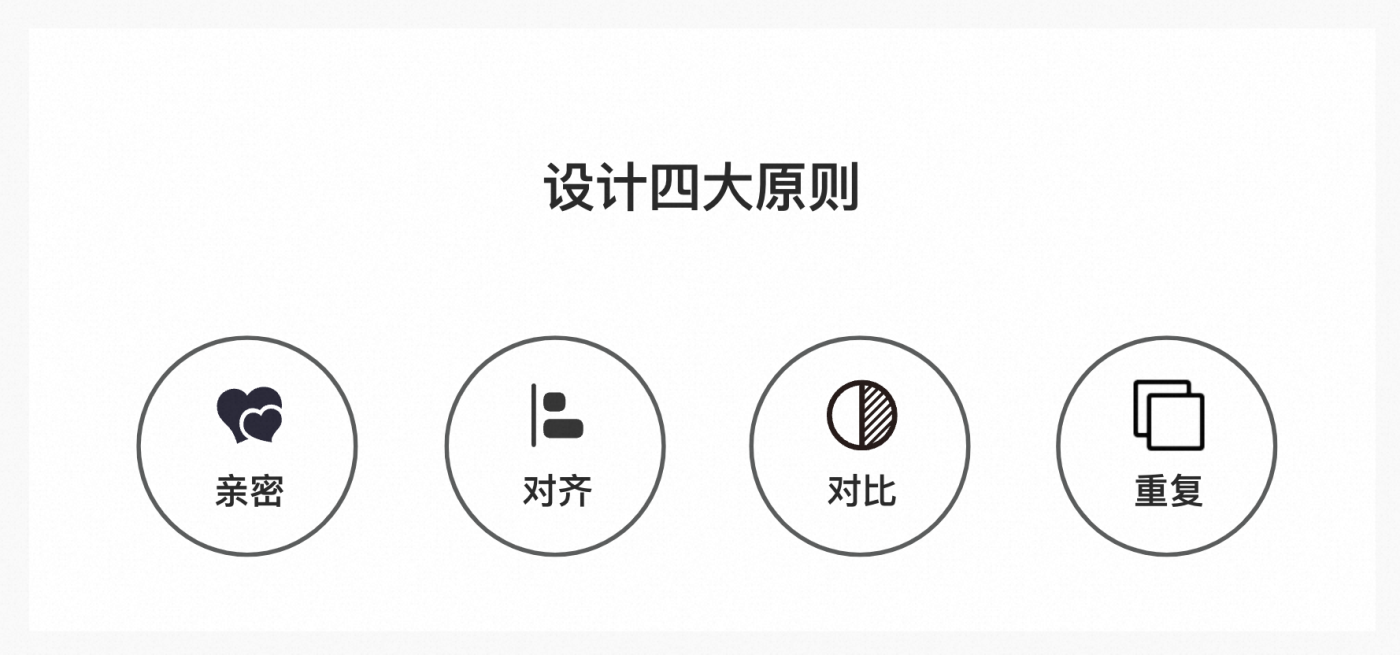

1. 设计感：设计四大原则
亲密性：实现组织性（让有关系的元素挨在一起，有区别的元素分开）
对齐：使页面统一而且有条理（元素与元素之间存在一些对齐效果）
对比：增强页面的效果、有助于信息的组织（元素与元素之间存在一些对比效果）
重复：更统一，增强视觉效果（让类似的元素存在一样的效果/样式）
将这些原则应用到图的线、块、面上
Tips：世界著名设计师罗宾?威廉姆出版过一本畅销书，叫做《写给大家看的设计书》，里面提到了设计四大原则：亲密性、对齐、对比、重复，四大基本原则涵盖了品牌、电商、包装、UI等诸多领域，成为众多设计从业者必须掌握的设计原则。对于非设计的同学，也应该了解一下，提升自己的设计感。

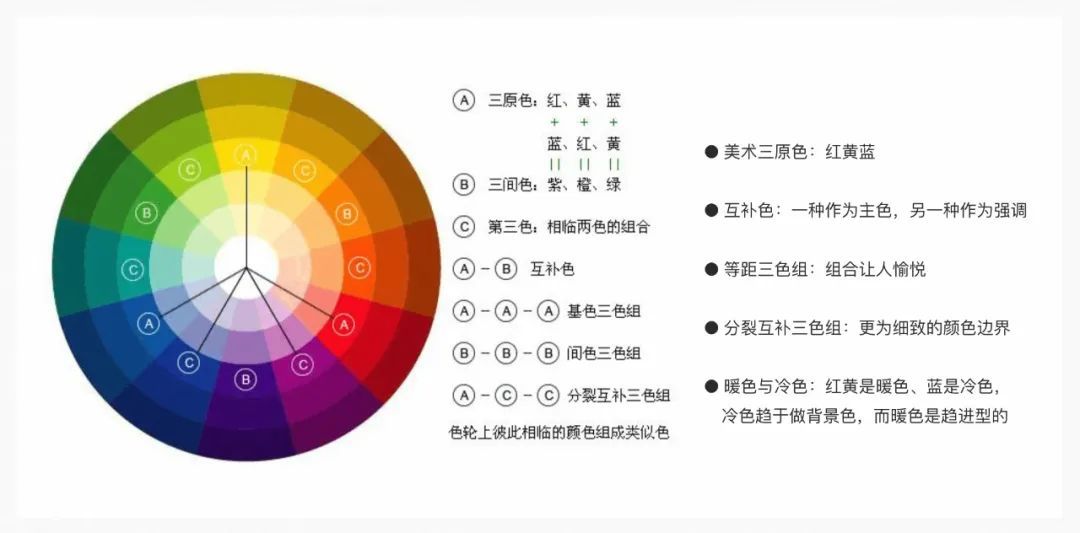

2. 美感：色轮的运用
美术三原色：红黄蓝（在三色场景下，应用最多最广泛的颜色）
互补色：一种作为主色，另一种作为强调（在二色场景下，用互补色）
等距三色组：会让人愉悦的颜色组合（在三色场景下，使用等距三色组具有愉悦感）
采用同层级的颜色：具有和谐感的颜色组合（在多色场景下，采用同层级的颜色更具和谐）
Tips：《写给大家看的设计书》里面提到了对颜色的运用，我们要从色轮上找到颜色的运用方法
3. 美感：黄金分割构图法

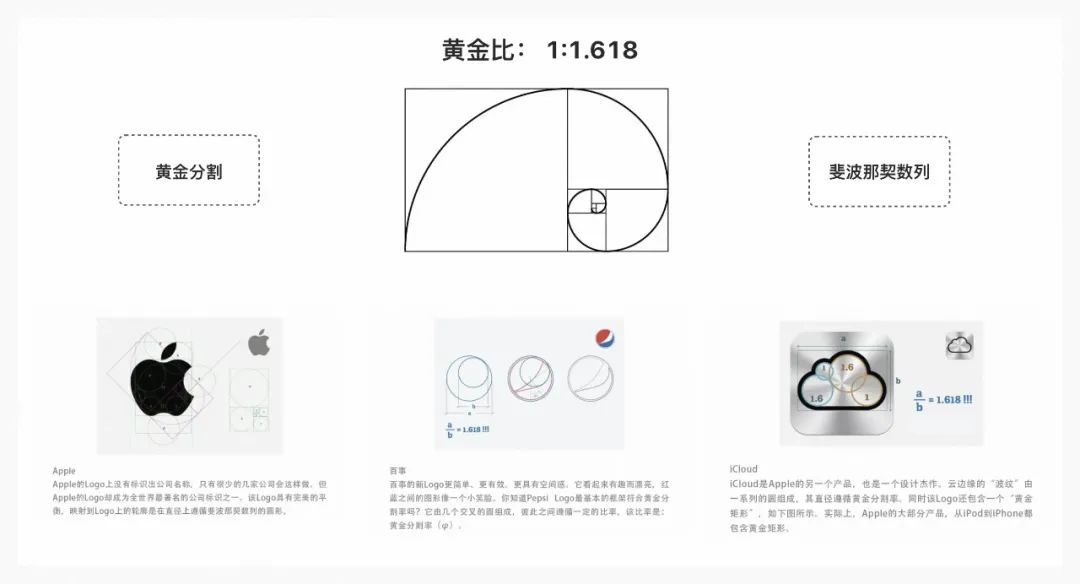

黄金分割：0.618（图的整体大小采用长1.618宽1的黄金比）
斐波那契数列：1，1，2，3，5，8，13，21，34，55，89……，当趋向于无穷大时，前一项与后一项的比值越来越逼近黄金分割0.618,
Tips：黄金分割是指将整体一分为二，较大部分与整体部分的比值等于较小部分与较大部分的比值，其比值约为0.618。黄金比有严格的艺术感、和谐感，蕴藏丰富的美学价值，而且呈现于不少动物和植物的外观。现今普遍很多工业产品、电子产品、建筑物或艺术品均应用了黄金比，使其更美观。
4. 完整感：以终为始的设计
思考先行：以终为始的设计
列出所有要素：所有能帮助看图人理解的元素都要有，包括图例标注、箭头顺序、标题、注解
用户为先：把自己当作看图人，在没有上下文的情况下能获取到图中多少信息

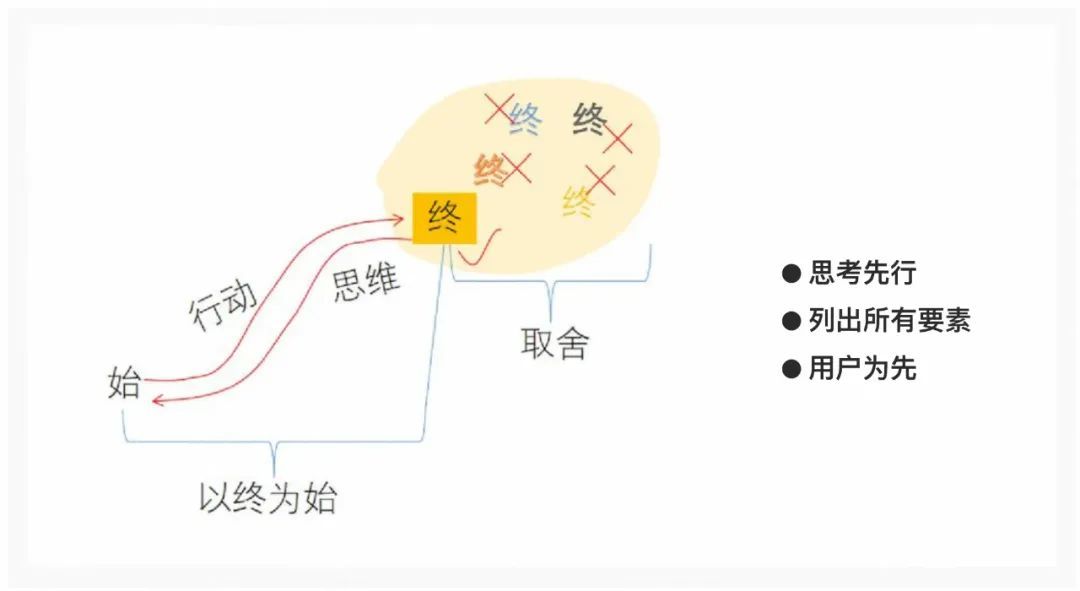

在这里我们要借鉴以终为始的思维模式，在作图前我们要想清楚作这张图的目的是什么，是想要表达清楚什么，以及需要哪些元素，最终实现的效果就是通过一张图，就能完整地了解你的意图和目标。
Tips：史蒂芬?柯维的《高效能人士的七个习惯》中，“以终为始”，是第二个好习惯。“以终为始”是以所有事物都经过两次创造的原则为基础的。 所有事物都有心智的，即第一次的创造(mental /first creation)，和实际的，即第二次的创造(physical/second creation)。 我们做任何事都是先在心中构思，然后付诸实现。正因如此，认定使命才显得如此重要。
四. 结语

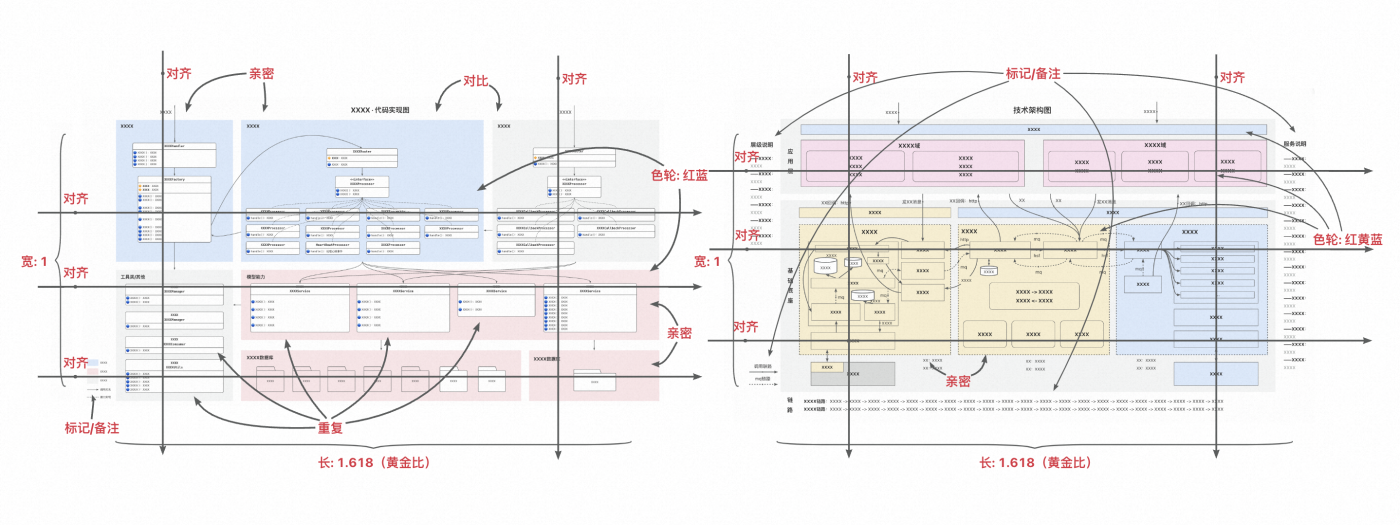

了解了这4个关键点，再回头看看第一部分的图例，是不是有更好的体感～。最后，4个关键点只是提升你的作图思维，具体XX架构图/XX业务图/XX流程图/XX链路图/XX时序图应该怎么画，每个人实操画出来的风格都不一样吧，就像有的人喜欢黑字白底、有的人喜欢白字黑底、有的人喜欢深色、有的人喜欢浅色，只要遵循这4个关键点，画出来的图就不会太差，快来试试吧～
