Intel Nehalem-EP处理器首发深度评测(三)

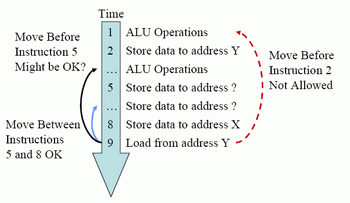

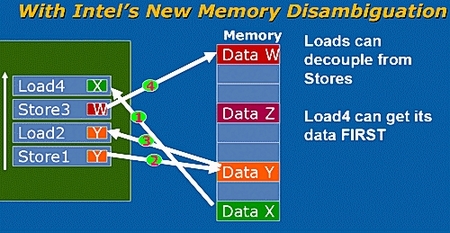

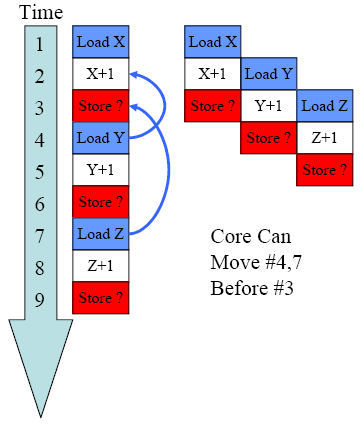

• 如果一个对于未知地址进行操作的Store指令处于in-flight状态，那么所有的Load指令都要被延迟
• 在操作相同地址的Store指令之前Load指令不能继续执行
• 一个Store指令不能移动到另外一个Store指令之前

The Core Execution Engine: Load/Store Unit
处理器核心执行引擎：存取单元

　　和为了顺序提交到寄存器而需要ROB重排序缓冲区的存在一样，在乱序架构中，多个打乱了顺序的Load操作和Store操作也需要按顺序提交到内存，MOB（Memory Reorder Buffer，内存重排序缓冲区）就是起到这样一个作用的重排序缓冲区（上图，介于Load/Store单元与L1D Cache之间的部件），所有的Load/Store操作都需要经过MOB，MOB通过一个128bit位宽的Load通道与一个128bit位宽的Store通道与双口L1D Cache通信。和ROB一样，MOB的内容按照Load/Store指令分发（Dispatched）的顺序加入队列的一端，按照提交到L1D Cache的顺序从队列的另一端移除。ROB和MOB一起实际上形成了一个分布式的Order Buffer结构，有些处理器上只存在ROB，兼备了MOB的功能。

　　和ROB一样，Load/Store单元的乱序存取操作会在MOB中按照原始程序顺序排列，以提供正确的数据，内存数据依赖性检测功能也在里面实现。Intel没有给出MOB详细的结构??包括外部拓扑结构在内，在一些玩家制作的架构图当中，MOB被放在Load/Store单元与Internal Results Bus之间并互相联结起来，意思是MOB的Load/Store操作结果也会直接反映到ROB当中。

 The Core Execution Engine: Load/Store Unit

　　然而基于以下的一个事实，笔者将其与Internal Results Bus进行了隔离：MOB还附带了数据预取（Data Prefetch）功能，它会猜测未来指令会使用到的数据，并预先从L1D Cache缓存Load入MOB中（Data Prefetcher也会对L2至系统内存的数据进行这样的操作），这样MOB当中的数据有些在ROB中是不存在的（这有些像ROB当中的Speculative Execution猜测执行，MOB当中也存在着“Speculative Load Execution猜测载入”，只不过失败的猜测执行会导致管线停顿，而失败的猜测载入仅仅会影响到性能）。此外，MOB与L1D之间是数据总线，不带有指令，经过MOB内部的乱序执行之后，ROB并不知道进出的数据对应哪一条指令。最终笔者制作的架构图就如上方所示。

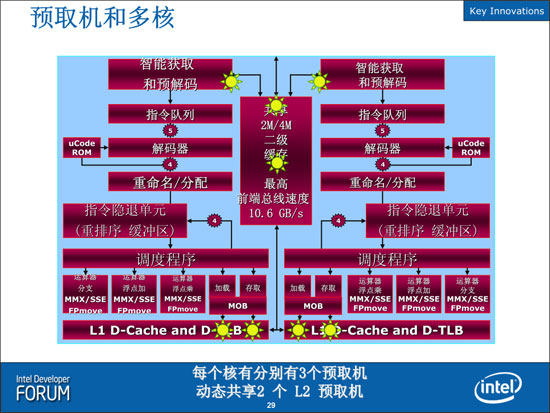

每个Core 2内核具有3个Prefetcher（1个指令，两个数据）；每两个核心共享两个L2 Prefetcher

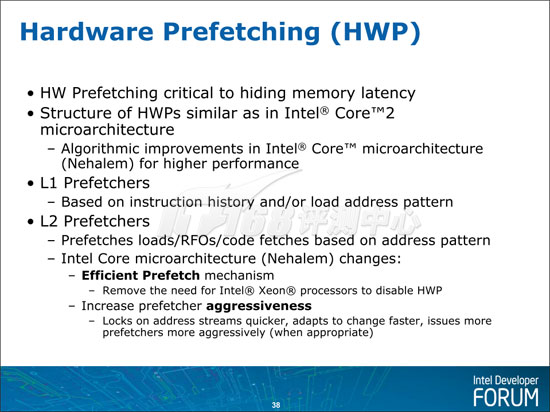

Nehalem的Hardware Prefetcher功能，其中L1 Prefetchers基于指令历史以及载入地址参数

　　数据预取功能和指令预取功能一起，统称为Hardware Prefetcher硬件预取器。笔者在年少时对BIOS里面通常放在CPU特性那一页里面的Hardware Prefetcher迷惑不解（通常在一起的还有一个Adjacent Cache Line Prefetch相邻缓存行预取，据说这些选项不包含L1 Prefetcher；亦尚不清楚是否包括MOB的预取功能），现在我们知道了这两个功能就是和这一页的内容相关的。很不幸，在以往的CPU中，失败的预取将会白白浪费掉L1/L2/L3/Memory的带宽，而在服务器应用上通常会进行跨度很大的Load操作，因此Hardware Prefetcher经常会起到降低性能的作用。对于这种情况，处理器厂商们除了在BIOS里面给出一个设置选项就没有更好的方法了（这些选项在桌面应用上工作良好）。糟糕的是，很多用户都不知道这些选项是干什么用的。据说Nehalem上这个情况得到了好转，用户可以简单地设置为Enable而不用担心性能下降。或许以后我们IT168评测中心会进行相关的测试检验是否是这样，不过我们可以想象，内存带宽得到巨大提升的Nehalem已经具有足够的资本来开启这些选项了。

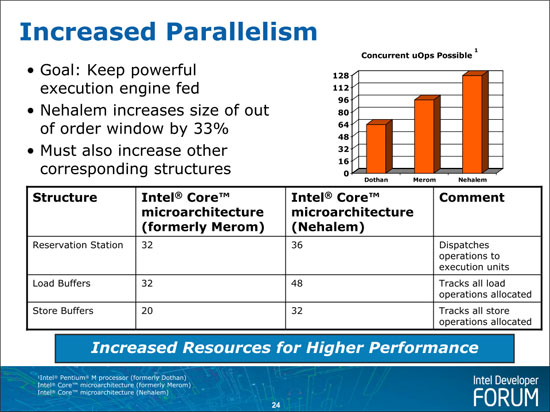

提高并行度：扩大RS和MOB的容量（MOB包括了Load Buffers和Store Buffers），所谓的乱序窗口资源

 　　乱序执行中我们可以看到很多缓冲区性质的东西：RAT寄存器别名表、ROB重排序缓冲区、RS中继站、MOB内存重排序缓冲区（包括LB载入缓冲和SB存储缓冲）。在超线程的作用下，RAT是一式两份，包含了128个重命名寄存器；128条目的ROB、48条目的LB和32条目的SB都静态划分为两个分区：每个线程64个ROB、24个LB和16个SB；RS则是在两个线程中动态共享。可见，虽然整体数量增加了，然而就单个线程而言，获得的资源并没有提升。这会影响到HTT下单线程下的性能。

The Memory sub-System: Cache
内存子系统：缓存

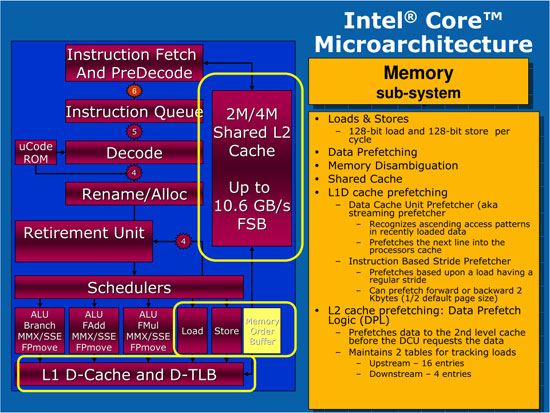

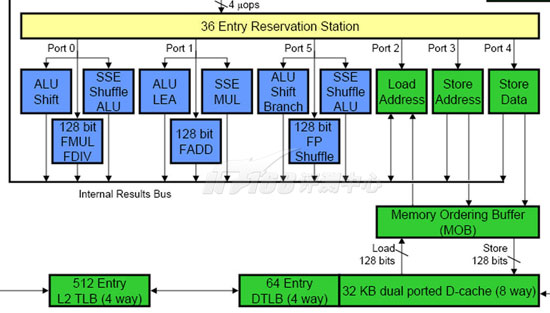

　　MOB通过两条128位宽的Load/Store通道与L1D Cache连接，L1D Cache同时通过256位宽的总线与L2连接：L1D Cache是双口（Dual Ported）的。在缓存方面，Nehalem和Core相比具有了一些变化。

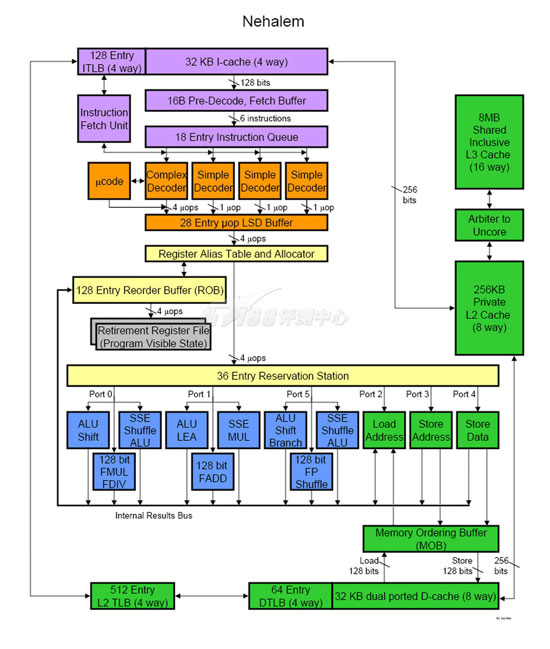

绿色部分都属于缓存相关部分

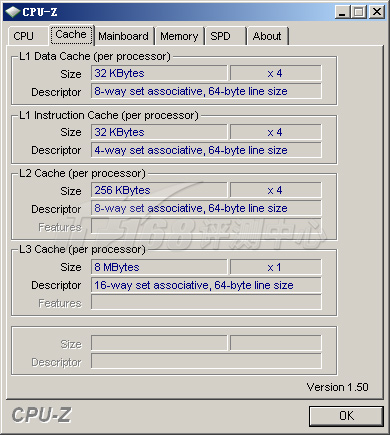

　　Nehalem/Core的L1I Cache（L1指令缓存）和L1D Cache（L1数据缓存）都是32KB，不过Nehalem的L1I Cache从以往的8路集合关联降低到了4路集合关联，L1 DTLB也从以往的256条目降低到64条目（64个小页面TLB，32个大页面TLB），并且L1 DTLB是在两个多线程之间动态共享的（L1 ITLB的小页面部分则是静态分区，也就是64条目每线程，是Core 2每线程128条目的一半；每个线程还具有7个大页面L1I TLB）。

Nehalem TLB架构

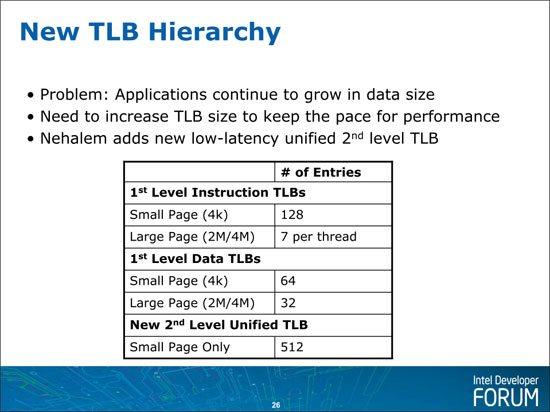

　　为什么L1I Cache的集合关联降低了呢？这都是为了降低延迟的缘故。随着现代应用程序对数据容量的要求在加大，需要提升TLB的大小来相应满足（TLB：Translation Lookaside Buffer，旁路转换缓冲，或称为页表缓冲；里面存放的是虚拟地址到物理地址的转换表，供处理器以及具备分页机构的操作系统用来快速定位内存页面；大概很多人知道TLB是因为AMD的处理器TLB Bug事件）。Nehalem采用了较小的L1 TLB附加一层较大的L2 TLB的方法来解决这个问题（512个条目以覆盖足够大的内存区域，它仅用于较小的页面，指令和数据共用，两个线程共享）。

为了降低能耗，Nehalem架构将以往应用的Domino线路更换为Static CMOS线路，并大规模使用了长沟道晶体管技术，速度有所降低，但是能源效率提升了

　　虽然如此，Nehalem L1D Cache的延迟仍然从Core 2的3个时钟周期上升到了4个时钟周期，这是由于线路架构改变的缘故（从Domino更换成Static CMOS，大量使用长沟到晶体管）。类似地L1I Cache乃至L2、L3的延迟都相应地会上升，然而指令缓冲的延迟对性能的影响要比数据严重；每一次取指令都会受到延迟影响，而缓存的延迟则可以通过乱序执行和猜测载入来解决。因此Intel将L1I Cache的集合关联从8路降低到4路，以维持延迟仍然在3个时钟周期。

Nehalem-EP Xeon X5570的缓存结构：64KB L1，256KBL2，8MB共享L3

The Memory sub-System: Cache
内存子系统：缓存

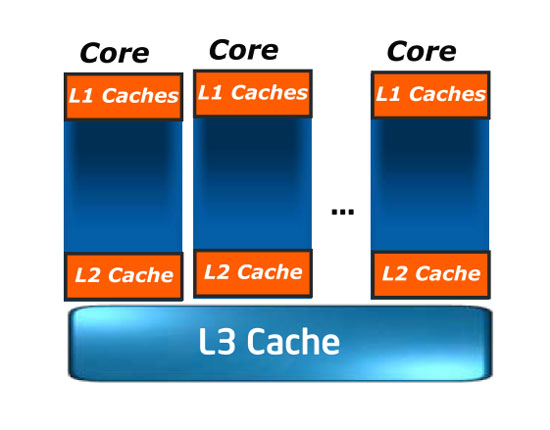

　　与Core 2相比，Nehalem新增加了一层L3缓存，这是为了多个核心共享数据的需要（Nehalem-EX具有8个核心），也因此这个L3的容量很大。出于消除多核心共享数据的压力，前面的缓存不能让太多的缓存请求到达L3，而且L3的延迟（约30~40个时钟周期）和L1的延迟（3~4个时钟周期）相差太大，因此L2是很有必要的。Nehalem简单地在很小的L1和大尺寸的L3之间插入256KB的L2来起到中继的作用??中继具有两个方面的含义：容量和延迟。256KB不算大，可以维持约低于10个时钟周期的延迟。Nehalem的L2和L1不是包含也不是非包含的关系。

　　通常缓存具有两种设计：非独占和独占，Nehalem处理器的L3采用了非独占高速缓存设计（或者说“包含式”，L3包含了L1/L2的内容），这种方式在Cache Miss的时候比独占式具有更好的性能，而在缓存命中的时候需要检查不同的核心的缓存一致性。Nehalem并采用了“内核有效”数据位的额外设计，降低了这种检查带来的性能影响。随着核心数目的逐渐增多（多线程的加入也会增加Cache Miss率），对缓存的压力也会继续增大，因此这种方式会比较符合未来的趋势。在后面可以看到，这种设计也是考虑到了多处理器协作的情况（此时Miss率会很容易地增加）。这可以看作是Nehalem与以往架构的基础不同：之前的架构都是来源于移动处理设计，而Nehalem则同时为企业、桌面和移动考虑而设计。

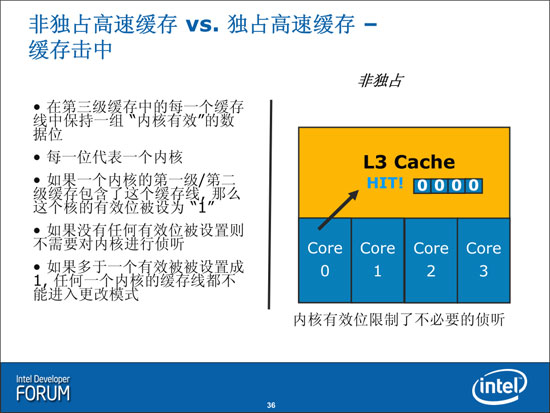

　　在L3缓存命中的时候（单处理器上是最通常的情况，多处理器下则不然），处理器检查内核有效位看看是否其他内核也有请求的缓存页面内容，决定是否需要对内核进行侦听：

笔者相信这一点是不对的：假如一个L3页面被多个内核共享（多于一个有效被设置为1），那么这个处理器的该页面就不能进入Modified状态

　　基于后面的NUMA章节的内容，多个处理器中的同一个缓存页面必定在其中一个处理器中属于F状态（可以修改的状态），这个页面在这个处理器中没有理由不可以多核心共享（可以多核心共享就意味着这个能进入修改状态的页面的多个有效位被设置为一）。笔者相信MESIF协议应该是工作在核心（L1+L2）层面而不是处理器（L3）层面，这样统一处理器里多个核心共享的页面，只有其中一个是出于F状态（可以修改的状态）。见后面对NUMA和MESIF的解析。

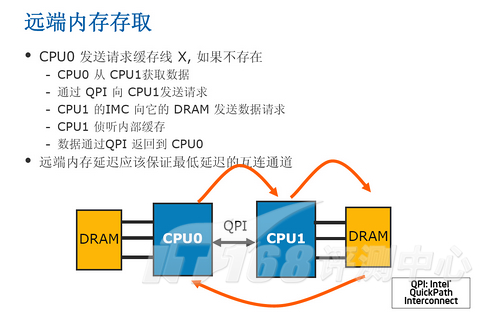

　　在L3缓存未命中的时候（多处理器下会频繁发生），处理器决定进行内存存取，按照页面的物理位置，它分为近端内存存取（本地内存空间）和远端内存存取（地址在其他处理器的内存的空间）：

Cache Miss时而页面地址为本地的时候，处理器进行近端内存访问
延迟取本地内存访问和远程CPU Cache Hit的延迟的最大值

Cache Miss时而页面地址为远程的时候，处理器进行远端内存访问
延迟取远程内存访问和远程CPU Cache Hit的延迟的最大值

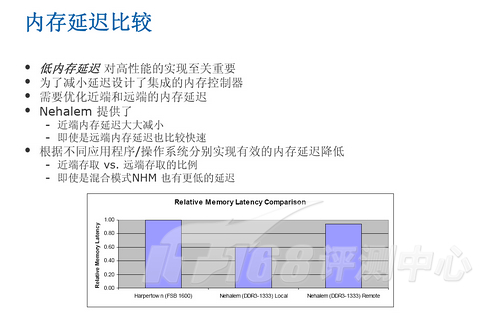

近端访问约60个时钟周期，远端访问约90个时钟周期（据说仍然比Harptertown Xeon快），本地L3 Cache Hit则为30个时钟周期

The Uncore: IMC
核外系统：集成内存控制器

　　从形式上来看，L3缓存、集成的内存控制器乃至QPI总线都属于Uncore核外部分，从L2、L1一直到执行单元都属于Core核内部分。由于Nehalem首次采用了这种核心内外的相对独立设计思路，因此核心之外的设计相对于Core架构来说显得新颖许多，这就是Nehalem的模块式设计。

　　模块式设计可以提供灵活的产品给用户，现在4核心、三通IMC和单QPI的桌面Nehalem已经面市，预计明年3月将会出现4核心、4通道IMC和双QPI的企业级Nehalem产品。包含了PCIE控制器乃至集成显卡的产品也已经在路线上了。

　　继续回到处理器架构：我们都知道，Nehalem和Intel以往处理器相比最大的特点就是直联架构??包括两个方面：处理器直联以及内存直联，前者就是依靠QPI总线的实现，后者则是由于处理器内置了内存控制器（IMC，Integrated Memory Controller）。当处理器在L3 Cache未找到所要内容（L3 Cache Miss）的时候，它将会继续通过IMC集成内存控制器往系统内存索取，同时通过QPI总线询问其他处理器（如果是多处理器平台）。

 　　为什么直联架构可以很明显地提升性能？这要先从x86架构的存储体系说起。在很久很久以前，在一个记忆体短缺的时代??不仅仅处理器外面记忆体很少，处理器里面也是。使用了CISC架构的x86处理器里面只有8个GPR通用寄存器（一般的RISC处理器有32个以上的通用寄存器，现在的x86-64有16个通用寄存器），由于通用寄存器数量上的短缺，因此不像RISC处理器那样，CISC的x86处理器使用了堆叠运算指令。堆叠运算也就是将运算结果保存在源寄存器上的，如ADD AX, BX指令会将AX寄存器与BX寄存器的内容相加，并将结果保存到AX上??这样对比于使用三个寄存器做同一运算的非堆叠指令RISC架构就节约了一个寄存器，然而相应地源寄存器的内存就销毁了。x86架构需要执行大量的Load/Store微指令（Pentium Pro开始具备）来进行寄存器-寄存器或寄存器-内存之间的数据搬运操作。RISC处理器当中，Load/Store操作也很频繁。

如前面所述，最常用的20条x86指令当中：
mov占35%（寄存器之间、寄存器与内存之间移动数据），push占10%（压入堆栈，也经常用来传递参数），call占6%，cmp占5%，add、pop、lea占4%（实际计算指令非常少）
mov、push、pop都是和load/store直接相关的，add、cmp等则间接相关

顺便：
75%的x86指令短于4 bytes，也就是小于32 bits。不过这些短指令只占代码大小的53%??有一些指令非常长
单操作数指令占37%，双操作数指令占60%
双操作数指令中，直接数操作20%，寄存器操作数56%，绝对寻址操作数1%，间接寻址操作数23%

Load操作占据了x86 uops当中的约30%

大量的Load/Store操作已经通过ROB/MOB降低到一定程度，不过，在多核心／超线程的情况下，对缓存/内存子系统仍然具有很大的压力

　　现在来看这样的设计简直是无法想象，不过这样脑残的设计不仅仅用到了今天，而且还加速到了一个不可思议的境界……在与各种RISC架构处理器的交锋也不落下风……回到架构上，由于x86架构实际上是通过耗费寄存器带宽及缓存-内存带宽来节约处理器内部寄存器数量，大量的Load/Store操作（Load操作占据了x86 uops当中的约30%），对缓存乃至内存的性能非常依赖。

 Nehalem具有三个Load/Store单元以及一个MOB架构，并支持内存数据相依性预测功能，缓存性能非常出色

　　缘此，x86架构在缓存－内存上的提升是不遗余力，不提2008年度评测报告：深入Nehalem微架构中说到的内存数据相依性预测功能（Memory Disambiguation)，对于Nehalem而言，这方面最大的改进就是直联架构带来的IMC集成内存控制器，它使CPU到内存的路径更短，大幅度降低了内存的延迟，同时每一个CPU都具有自己专有的内存带宽。这一点在数据库应用中表现非常显著，数据库应用对存储器的延迟很敏感。

The Uncore: QPI
核外系统：QPI

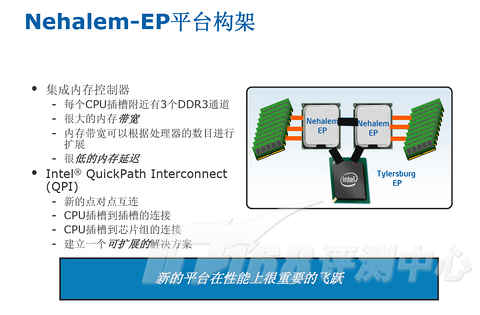

　　直联架构不仅仅意味着处理器与内存直接相连，还让处理器之间也直接联系起来。Hyper-Transport总线的使用让Operton进入了高性能计算市场，QPI所作的事情是一样的。通过QPI总线，处理器之间可以直接相连，不再需要经过拥挤、低带宽的FSB共享总线，多处理器系统运行效率大为提升。 对于多处理器系统而言，QPI提供的巨大带宽对性能提升很有作用。

QPI总线 vs FSB总线

QPI vs. FSB
名称	Intel FSB(Front Side Bus)	Intel QuickPath Interconnect(QPI)
拓扑	共享总线	点对点连接
物理总线宽度(bits)	64	20 x 2(双向)
数据总线宽度(bits)	64	16 x 2(双向)
传输速率	333MHz 1.333GT/s 10.6GB/s	3.2GHz 6.4GT/s 12.8GB/s(单向) 25.6GB/s(双向)
需要边带信号	是	否
引脚数	150	84
时钟数	1	1
集成时钟	否	否
总线传输方向	双向	单向

　　使用高频率DDR3内存，访问本地内存的延迟大约为60个时钟周期，而通过QPI总线访问远端的处理器并返回数据大约需要90个时钟周期（如上一页所述）。QPI的就是Core架构为了使用服务器市场而做出的进化，它可以建立一个庞大的可扩展的解决方案。

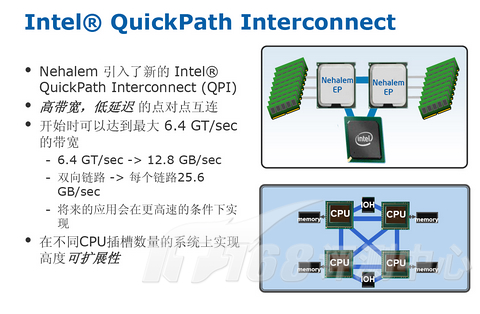

　　除了提供更高的带宽（每链路25.6GB双向带宽）之外，QPI总线还让多处理器系统更有效率：处理器之间可以直接连接。如上图，每个CPU都可以直接和其他三个CPU通信；4路Barcelona Opteron在对角线上是无法直接通信的，需要邻近的CPU进行接力，这显然会降低效率；不过Shanghai Opteron已经可以做到：《全国首发 AMD Shanghai/上海性能评测》。

Nehalem-EX的时钟架构

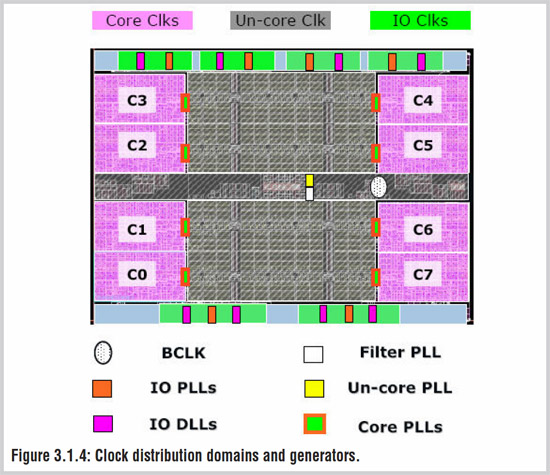

　　所有的Nehalem都按时钟分为三个部分：核心、核外（L3和系统逻辑）和IO（QPI和IMC），这三个部分的频率通常互不相同。由于L3缓存属于核外部分，因此它的频率和核心频率通常是不同的，在以往，CPU内的高速缓存通常都是全速的，只有Pentium II的L2缓存是半速的（它和CPU内核不在同一个晶圆上，虽然在同一个CPU封装内），而K6之前的L2缓存都是放在主板上面的，速度极低。现在，Nehalem架构下，L3缓存的时钟频率也不再是全速，而是要较低一些，例如，Core i7 920的L3频率应该是2.133GHz，Xeon X5570的L3频率应该是2.667GHz。

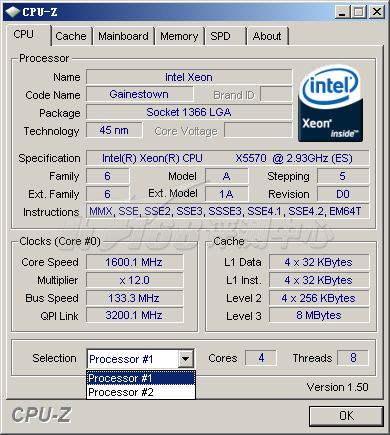

Nehalem-EP/Gainestown Xeon X5570处理器，主频2.93GHz，QPI总线频率高达3.2GHz，比主频还要高

　　QPI总线频率一般和L3频率也不同，不过它们具有一些联系。对于桌面处理器来说，QPI总线只有一条，简单地连接处理器与IOH，然而对于服务器处理器来说，除了连接IOH之外，处理器与处理器之间也需要通过QPI总线，因此服务器的处理器都具有很高的QPI频率，有些时候甚至高于处理器主频率，如Xeon X5570处理器。

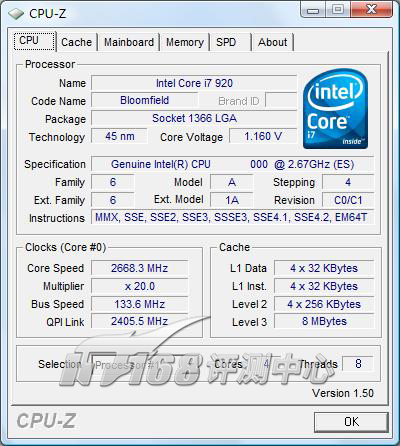

桌面Nehalem：Core i7 920的主频是2.67GHz，而QPI总线频率只有2.4GHz

　　一些主板允许单独设置这些不同的频率以方便超频。在这里，笔者可以回答很多用户关心的UCLK频率（一些主板上具有的Uncore Clock设置选项）的问题：L3缓存频率和IMC集成内存控制器的频率是不同的，也就是UCLK和内存频率是不同的，不过它们具有一些内在关系。此外，由于UCLK关系的Uncore部分关系到了整个处理器的中枢部分：系统逻辑（包括中央路由器和集线器），因此它的频率设定可以很大地影响到整个处理器的运行效能。

Architecture: ccNUMA Architecture
架构：缓存一致的非一致性内存访问架构

　　由于IMC和QPI的存在，从形式上来看，多路Nehalem处理器系统将会组成一个NUMA（Non-Uniform Memory Access或者Non-Uniform Memory Architecture，非一致性内存访问或非一致性内存架构）系统，NUMA系统是多处理器系统的一种形式，以往的通过单条FSB连接多个Xeon处理器的系统叫做UMA（Uniform Memory Architecture，内存一致架构）系统??传统地，按照处理器架构来分的话属于SMP（Symmetric MultiProssecor，对称多处理器）系统。NUMA的特点是访问内存不同的区域具有着不一致的延迟，NUMA和UMA的共同点是所有内存是硬件共享的，操作系统只看到一片单一的内存区域，比起MPP大型并行处理系统在编程方面更为简便。

多个Nehalem处理器之间使用MESIF协议来保持缓存一致性

　　按照缓存页面同步的形式，NUMA可以分为两种：Cache Coherent缓存一致和Non-Cache Coherent缓存非一致性，由于编程上的艰难，因此后一种形式的实际产品几乎不存在，所以NUMA几乎就是ccNUMA（Cache Coherent NUMA）的代名词。多路Nehalem处理器就是一个典型的ccNUMA架构。ccNUMA的特点是多个处理器之间进行共享、传输的是缓存页面（缓存页面所对应的内存页面则固定地保留在某一个处理器连接的内存上）。

　　Nehalem通过MESIF协议来维护缓存页面的一致性（也就是Cache Coherent缓存一致的含义），而使用HT总线的AMD Opteron（多Opteron也组成一个ccNUMA架构）则使用的是MOESI协议，老的Xeon则使用MESI协议。MESIF的意思就是M(Modified)E(Exclusive)S(Shared)I(Invalid)F(Forward)，MOESI则是M(Modified)O(Owner)E(Exclusive)S(Shared)I(Invalid)，这些词分别代表了一个缓存页面的状态，Nehalem多了一个F状态，而Opteron则多了一个O状态。

Cache Coherent Protocol缓存同步协议
	干净/脏	唯一	可写	转发	可安静地转化成的状态	说明
MESIF over QPI/CSI(Intel Nehalem)
M(Modified) 修改	Dirty 脏	是	是	是		被请求时需要先写入内存 并转化为F状态
E(Exclusive) 独占	Clean 干净	是	是	是	M、S、I、F	被写入时转化为M状态
S(Shared) 共享	Clean 干净	否	否	否	I	主副本被写入时转为无效
I(Invalid) 无效	-	-	-	-	-
F(Forward) 转发	Clean 干净	是	否	是	S、I	主副本 被写入时转换为M状态 并使其他S副本无效
MOESI over HTT(AMD Opteron)
M(Modified) 修改	Dirty 脏	是	是	是	O	被请求时不需要写入内存 而仅仅转化为O状态
O(Owner) 拥有者	Dirty 脏	是	是	是		主副本 转换为其他状态需要先写入内存
E(Exclusive) 独占	Clean 干净	是	是	是	M、S、I	被写入时转化为M状态
S(Shared) 共享	干净或脏	否	否	否	I	可以同时为干净或者脏 主副本被写入时转为无效
I(Invalid) 无效	-	-	-	-	-
MESI over FSB(Intel Xeon)
M(Modified) 修改	Dirty 脏	是	是	是		被请求时需先写入内存
E(Exclusive) 独占	Clean 干净	是	是	是	M、S、I	被写入时转化为M状态
S(Shared) 共享	Clean 干净	否	否	是	I	可以转发
I(Invalid) 无效	-	-	-	-	-

三种缓存同步协议对比：Nehalem MESIF、Opteron MOESI、Xeon MESI

　　MESIF可以说是Intel在多Xeon使用的MESI协议的扩充，增加了一个F状态（同时修改了S状态让其无法转发以避免进行过多的传输）。F状态就是这样一个状态：在一个多处理器之间共享的缓存页面中，只有其中一个处理器的该页面处于F状态，另外所有处理器的该页面均处于S状态，F状态负责响应其他没有该页面的处理器的读请求，而S状态则不响应并且不允许将缓存页面发给他人（或许S用Silent来代表更合适）。

 　　当一个新处理器需求读取这个F页面时，原有的F页面则转为S状态，新的处理器获得的页面总是保持为F状态。在一群相同的页面中总有并且只有一个页面是处于F状态，其他的S副本则以F副本为中心。这种流动性让传输压力得以分散到各个处理器上，而不是总维持在原始页面上。

　　不会改变的页面的共享很好处理，关键的是对Dirty页面的对待（Dirty页面是指一个内容被修改了的缓存页面，需要更新到内存里面去），显然，一堆页面的副本中同一时间内只能有其中一个可以被写入。MESIF中，只具有一个副本的E状态在被写入的时候只需要简单地转化为M状态；而F状态被写入时则会导致其所有的S副本都被置为无效（通过一个广播完成）；S副本是“沉默”的，不允许转发，也不允许被写入，这些副本所在的处理器要再次使用这个副本时，需要再次向原始F副本请求，F副本现在已经转化为M副本，被请求状态下M副本会写入内存并重新转化为F状态，不被请求时则可以保持在M状态，并可以不那么快地写入内存以降低对内存带宽的占用。

　　MESIF实际上只允许一堆共享副本当中的中央副本（F状态）被写入，在多个处理器均需要写入一个缓存页面的时候，会引起“弹跳”现象，F副本在各个处理器之间不停传输??这有点像令牌环??会降低性能，特别是F副本不在其所在的原始内存空间的时候。

　　Opteron的MOSEI协议不需要被写入的M状态写入内存就可以进行共享（这时M状态会转变为O状态，共享后的Dirty副本被标记为S状态），这避免了一次写入内存，节约了一些开销，尚不清楚为什么Intel没有在新生的总线上采用这种更为优化的协议；当再次写入O状态副本时，其他的S副本同样会被设置为无效。MOSEI也只允许一堆共享副本当中的中央副本（O状态）被写入，也存在着弹跳现象。

　　不过，在一个方面Nehalem具有优势：包含式（或者非独占式）L3缓存，当一个处理器被请求一个页面，或者被通知一个页面要被设置为无效的时候，它只需要检查L3就可以知道该如何操作。在L3缓存没有这个页面的时候，不需要像非包含式L3设计那样，再检查L1、L2页面。

Architecture: Hyper Threading
架构：超线程

　　HTT超线程技术出自Intel位于Oregen俄勒冈州的Hillsboro研发中心。Pentium Pro、Pentium 4、Nehalem架构都是出自这个Hillsboro研发中心。Pentium 4和Nehalem搭载的HTT超线程都是同一个东西，都是让处理器可以同时运行多条指令，实际上，它们属于多线程技术中的一个分类：SMT同步多线程。起先，Intel在资料中使用SMT来称呼Nehalem的HT技术，然而SMT实是一个专有名词，并不仅仅Nehalem有采用，于是Intel又改变了主意，又将其称作为HTT超线程。各种典故可以看这里：机密揭露：Intel超线程技术有多少种？。

Nehalem的超线程技术就是NetBurst超线程技术的升级版本，和Atom和Itanium的超线程技术都不同

　　并不是所有的Nehalem处理器都提供了超线程技术，在Nehalem-EP当中，只有末尾是0的型号才具有，是其他数字的就不具备HTT。如L5502是一款双核的、不搭载超线程技术的Nehalem-EP处理器，千颗售价$188，非常便宜。当然值不值得又是另外一回事了。

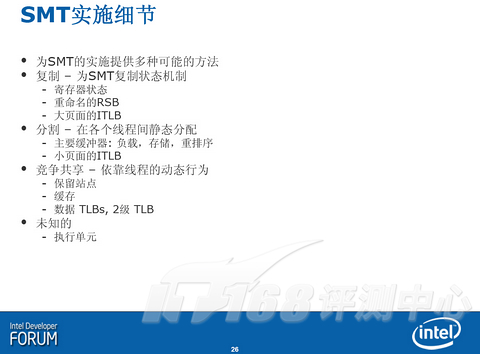

Nehalem超线程技术的实施细节

　　超线程技术可以通过很少的代价提升并行应用的性能，特别是在服务器领域，因此Nehalem在服务器领域的能力将会再一次得到提升。AMD目前并没有类似的技术，因此在未来的对阵当中，Nehalem更被看好些。

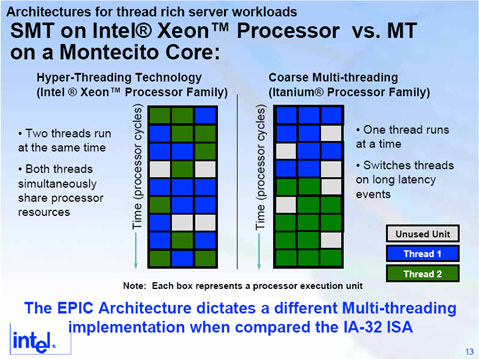

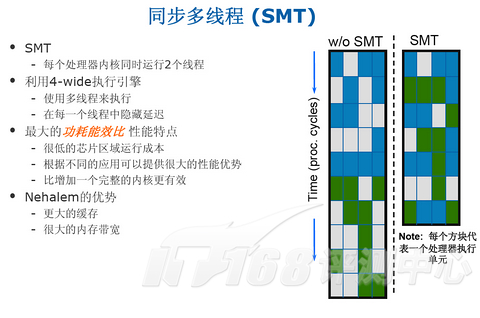

　　SMT属于MTT的一种，下面是MTT??MultiThreading多线程技术的主要分类，MultiThreading多线程就是在一个单个的处理核心内同时运行多个工作线程的技术，和CMP（Chip MultiProcessing，芯片多处理）不同，后者是通过集成多个处理内核的方式来让系统的处理能力提升??也就是现在常见的多核技术。现在主流的处理器都使用了CMP技术。主流的MultiThreading具有着三种形式，差别在于线程间共享的资源以及线程切换的机制：

多线程架构异同
多线程技术	线程间共享资源	线程切换机制	资源利用率
粗粒度多线程 Coarse-Grained MultiThreading	除取指令缓冲、寄存器、控制逻辑外	流水线停顿时	提升单个执行单元利用率
细粒度多线程 Fine-Grained MultiThreading	除寄存器、控制逻辑外	每时钟周期	提升单个执行单元利用率
同步多线程 Simultaneous MultiThreading	除取指令缓冲、返回地址堆栈、寄存器、控制逻辑、重排序缓冲、Store队列外	所有线程同时活动，无切换	提升多个执行单元利用率

 　　其中CMT和FMT都是在单个执行单元下的技术，不同的线程在指令级别上并不是真正的“并行”，而SMT则具有多个执行单元，同一时间内可以同时执行多个指令，因此前两者有时先归类为TMT（Temporal MultiThreading，时间多线程），以和SMT相区分。

Itanium 2 Montecito也具有超线程技术，不过，和Pentium 4/Nehalem不同，它属于CMT粗粒度多线程技术

Nehalem: ccNUMA & SMT & OS
Nehalem：ccNUMA与SMT与操作系统

　　我们已经知道多路Nehalem会形成一个ccNUMA架构，在NUMA系统中，由于本地内存的访存延迟低于远程内存的访存延迟，因此将进程分配到本地内存附近的处理器上可极大优化应用程序的性能。这就需要操作系统支持并智能地进行这样的分配。

多个Nehalem处理器之间使用MESIF协议来保持缓存一致性


多个核心之间是否也使用MESIF协议来保持缓存一致性呢？

　　除了NUMA架构的要求外，Nehalem的SMT技术（超线程技术）也要求操作系统的支持，这是基于这样的一个事实：线程调度时在两个逻辑CPU之间进行线程迁移的开销远远小于物理CPU之间的迁移开销以及逻辑CPU共享Cache等资源的特性。这一点和NUMA上同一个CPU的不同核心之间进行线程迁移的开销远远小于多个CPU之间的迁移开销以及同核心的CPU共享Cache等资源的特性是一样的，要系统发挥最大的性能，操作系统必须对NUMA以及超线程这样的实质上比较类似NUMA的这些架构作出优化。

　　传统的基于NT核心的Windows都可以支持SMP对称多处理器技术，然而它们并没有很好地为NUMA和超线程优化（这也是当初Pentium 4 HT推荐使用WIndows XP而不是WIndows 2000操作系统的原因），在购买到Nehalem系统之后，你需要采用最新的操作系统：

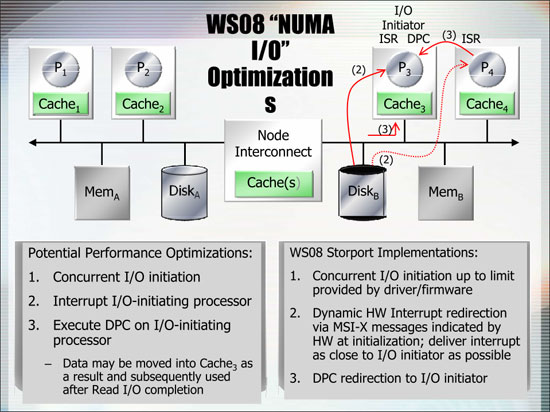

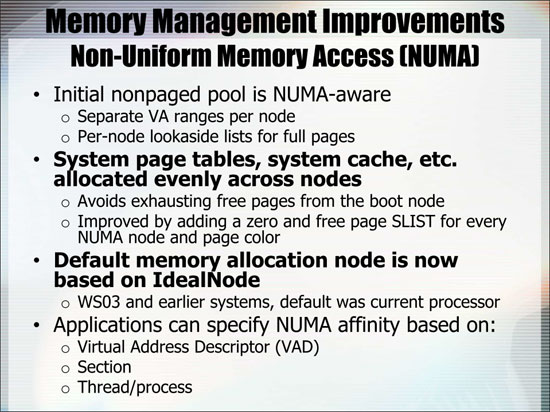

Windows Server 2008内核对NUMA的优化

Windows Server 2008内核对NUMA IO的优化

Windows Server 2008对逻辑处理器们的划分（Group??Processor Group是Windows Server  2008 R2／Windows 7加入的功能）

　　经过多次升级的Windows Server 2003可以较好地支持NUMA技术（为了支持广泛应用的Opteron??典型的NUMA架构），Windows XP也为超线程技术做了优化，然而它们都不够Windows Server 2008深入。2008为NUMA做出了包括内存管理方面的多种优化：分布式的非分页池、系统页表、系统缓存以及内存分配策略，同时还更好地支持NUMA I/O。在使用多Nehalem或者多Opteron这样的处理器时，你应该使用Windows Server 2008操作系统或者Windows Vista操作系统（2008和Vista使用了相同的内核，区别只是一些小的特性）。甚至在使用单Nehalem的时候，你也应该使用Vista，因为超线程的缘故。

　　Linux 2.4内核中的调度器由于只设计了一个运行队列，可扩展性较差，在SMP平台表现一直不理想。后来在2.5内核开发时出现一个多队列调度器（Ingo Molnar），称为O(1)，每个处理器具有一个运行队列，从2.5.2开始集成。由于O(1)调度器不能较好地感知NUMA系统中结点这层结构，从而不能保证在调度后该进程仍运行在同一个结点上，为此Linux 2.6内核出现了结点亲和的NUMA调度器（Eirch Focht），建立在Ingo Molnar的O(1)调度器基础上的（这个调度器后来也向后移植到2.4.X内核中），因此现在的Linux 2.6核心可以较好地支持NUMA和超线程。

　　FreeBSD的SMP功能直到7.0版本才算大为完善，就目前来看，FreeBSD对NUMA的支持还比较原始。

Nehalem: Virtualization
Nehalem：虚拟化

　　虚拟化作为Intel架构的重点，一直是Intel处理器的重要特性，每次处理器架构的更新，都会得到更多的支持。Nehalem也不例外，改进的地方虽然不多，然而这些改动大大提高了虚拟化性能。这些改动包括了两个部分：EPT扩展页表和VPID虚拟处理器ID，其中前者消灭了当前存在的虚拟机内存操作中存在的大量内存地址转换（以前使用软件来模拟EPT的功能，现在用硬件实现了，据说虚拟化延迟比Penryn降低了33%），后者则减少了对TLB的无效操作，这些都明显提升了虚拟机的性能。

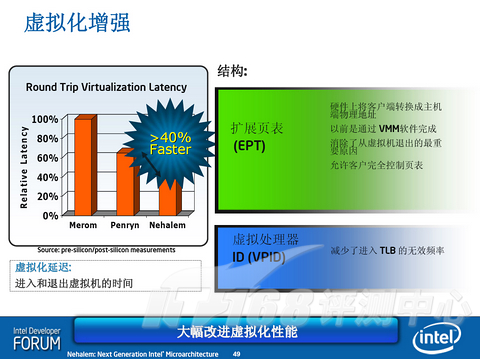

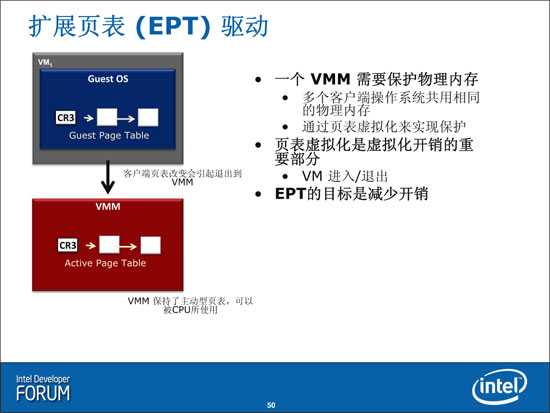

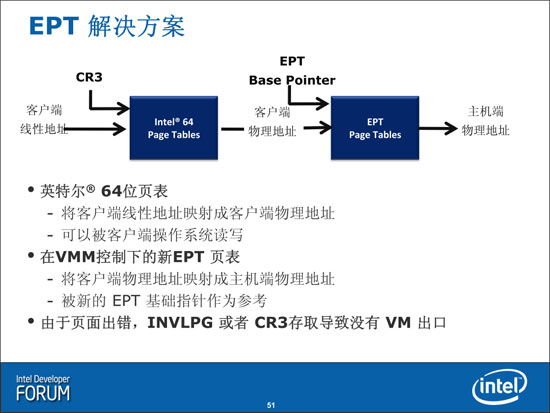

EPT扩展页表和VPID虚拟处理器ID

　　I/O虚拟化的关键在于解决I/O设备与虚拟机数据交换的问题，而这部分主要相关的是DMA直接内存存取，以及IRQ中断请求，只要解决好这两个方面的隔离、保护以及性能问题，就是成功的I/O虚拟化。在以前，Intel提供的设备虚拟化技术（VT-d，VT是Virtualization Technology虚拟化技术，d是device设备的意思）多出现在服务器芯片组上，现在随着Nehalem的出现，VT-d技术也开始流入桌面／移动市场（Core i7主板上已经可以见到VT-d功能）。

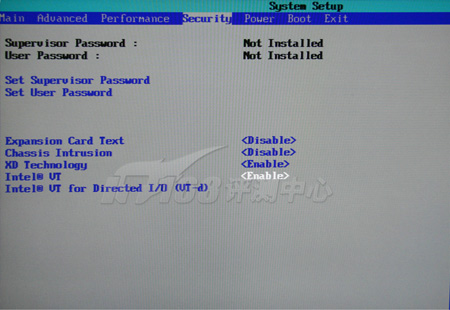

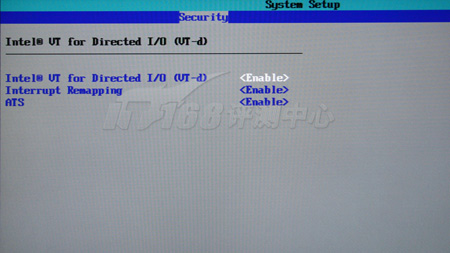

Core i7主板：Intel X58SO主板 - VT-d设置界面

Core i7主板：Intel X58SO主板 - VT-d设置界面

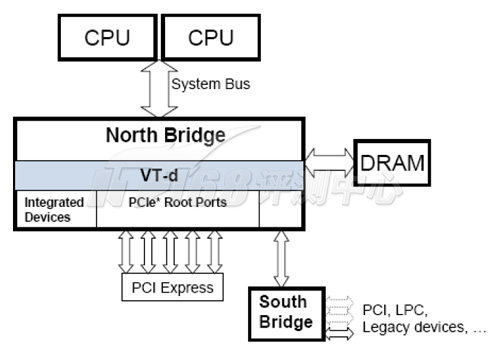

以往VT-d技术集成在北桥MCH内，和内存控制器的关系非浅

　　Intel的虚拟化平台包含了三个部分，除了EPT/VPID属于的VT-x虚拟化之外，还有关键的I/O虚拟化VT-d，用于解决I/O设备与虚拟机数据交换的问题，而这部分主要相关的是DMA直接内存存取，以及IRQ中断请求。在以前，Intel提供的设备虚拟化技术（VT-d，VT是Virtualization Technology虚拟化技术，d是device设备的意思）是集成在MCH芯片上面的，现在Nehalem集成了内存控制器，因此其部分功能也就相应地进驻处理器当中??剩下一部分则仍然留在了新的Tylersburg芯片组当中，并且得到了进一步的提升。

Intel 82576EB千兆网络芯片，支持VMDq，支持VT-c

　　Intel虚拟化平台策略的第三个部分是连接虚拟化VT-c（c是connetive的意思），在Nehalem-EP + Tylersburg平台上，这一点也得到了体现。关于VT-c技术，将另有专文介绍（计划中）。

　　最后，Nehalem-EP的超线程也是和虚拟化紧密相关的部分：多了一倍的逻辑处理器，可以支持更多的虚拟客户机数，而且，硬件实现的逻辑处理器，要比虚拟机软件虚拟出来的效果要好的多了。

Nehalem: SSE4.2 Instruction Set
Nehalem：SSE4.2指令集

　　由于现在的x86 CPU都可以通过解码器将x86指令解码为uops再执行，而这个解码阶段是可以通过Microcode ROM控制的，添加新的解码方法很容易，因此现在Intel处理器的指令集扩充显得有些任意：指令数目不停地增多。当然，从编程的角度来看，使用预先给出的硬件指令到底是会比自己进行繁琐的程序设计要方便得多，而性能也获多或少总有些提升：

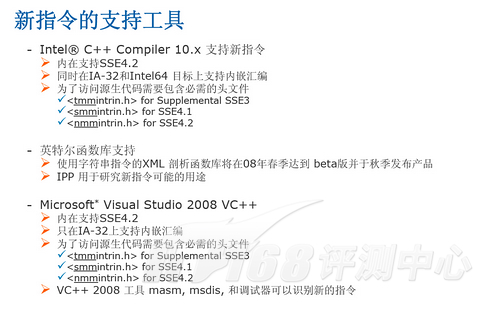

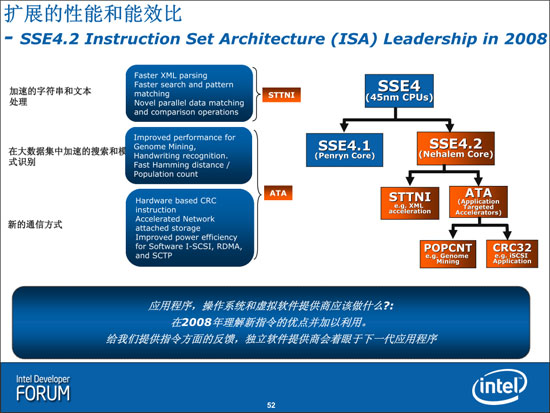

Nehalem附带了SSE4.2指令集，共7条指令

　　SSE4指令集是自SSE以来最大的一次指令集扩展，它实际上分成了三个阶段来更新：提前发布的SSSE3、Penryn中出现的 SSE4.1和Nehalem中出现的SSE4.2，其中成熟的Penryn中集成的SSE4.1占据了大部分的指令，因此Nehalem中的SSE4指令集更新很少。要发挥新指令集的功能，需要在程序设计方面的支持，Intel自己的编译工具自然有所提供??从10.0版本开始。

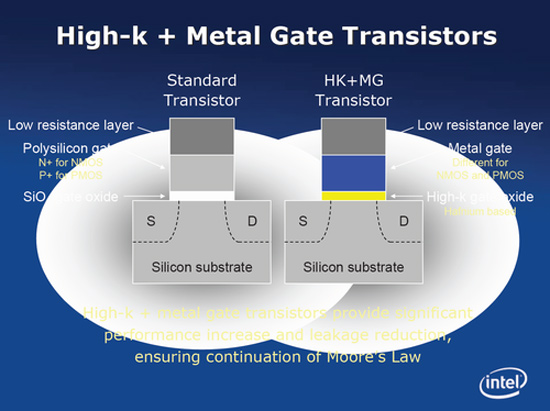

Intel High-k Metal Gate晶体管

Intel High-k Metal Gate晶体管

 　　和Penryn一样，Nehalem的生产工艺，都是45nm CMOS工艺，采用了金属栅极High-K电介质晶体管以及9层铜互联技术，总晶体管数量则为0.781 Billion??7.81亿，比Bloomfield要多一些，因为Gainestown要比Bloomfield多了一个QPI总线。

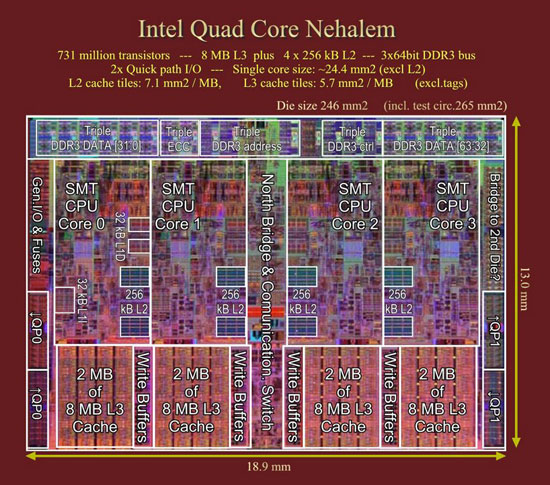

Nehalem-EP晶圆下部的左边是QPI0，右边是QPI1

 　　在《2008年度评测报告：深入Nehalem微架构》中，笔者简单地提到了为了降低功耗，Nehalem将以前使用的Domino线路更换为了Static CMOS线路：

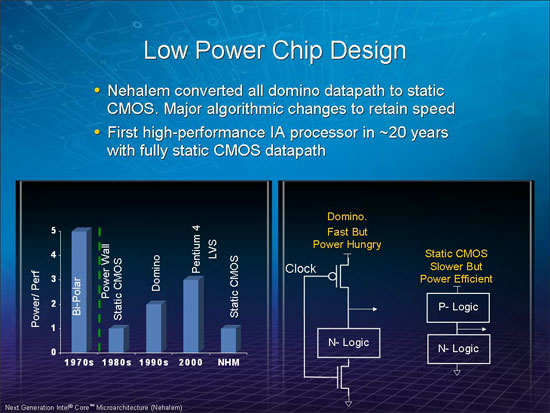

为了降低能耗，Nehalem架构将以往应用的Domino线路更换为Static CMOS线路，速度有所降低，但是能源效率提升了

　　除了线路类型的变更之外，Nehalem的晶体管也进行了变化：

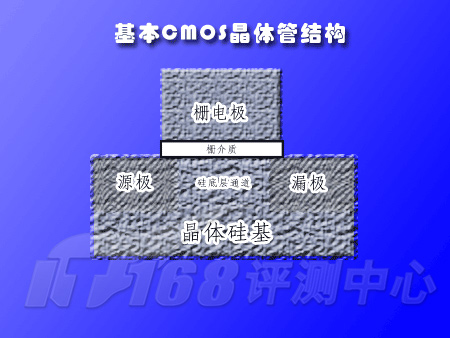

基本CMOS MOSFET晶体管结构，channel沟道存在于图上的“通道”区域

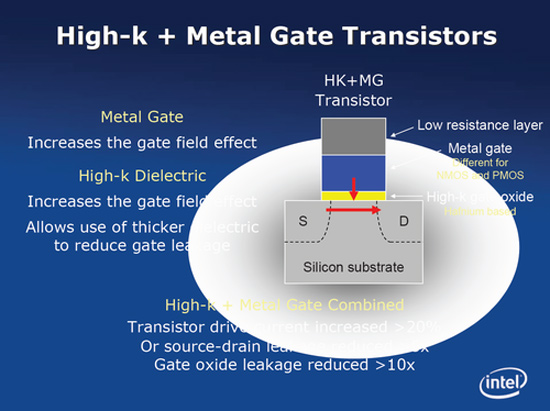

Intel High-k Metal Gate晶体管，S极到D极的红色箭头就是“channel沟道”，也就是耗尽区所在

 　　在同一个线路中，使用的晶体管不同，耗电也是不同的，MOSFET元件按沟道长度可以分为长沟道Long Channel和短沟道Short Channel，短沟道具有较好的性能，不过其漏电流也相应更大（耗尽区宽度不足而与源极合并而导致大量漏电电流）。

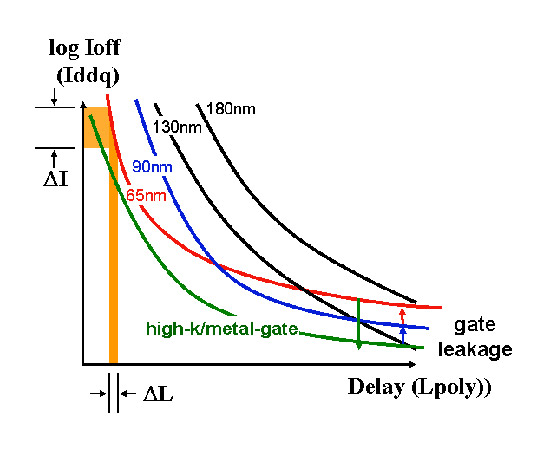

这个图可不容易明白：沟道长度与漏电的关系，请自行理解（越低的延迟，越高的漏电电流）

　　在IC设计当中通常需要根据不同的情况使用不同沟道长度的晶体管，对于Nehalem而言，非时序关键（non-timing-critical）的线路可以使用性能略差的长沟道MOSFET晶体管以减少亚阈值漏电（subthreshold leakage，MOSFET的subthreshold亚阈值特性被广泛利用在低电压线路上），实际上Intel用的是"longer-channel"??“更长沟道”的MOSFET。Nehalem核心部分的58%和核外部分（不包括缓存阵列）的85%都使用了更长沟道晶体管，最后，漏电功率被控制到总功耗的16%。代价是Nehalem的L1-D延迟由上一代的3时钟周期上升到4时钟周期。

　　在Nehalem处理器当中，除了大规模使用长沟道晶体管技术来降低总漏电之外，还搭载了一个新的单元，来管理所有的核心的工作状态，包括电压、频率等，这个单元的名字就叫作Power Control Unit电源管理单元。它也负责处理器参数的实时监测。空闲的核心和缓存将会被降低供应电压，并降低工作频率，以达到降低功耗、节约能源的目的。

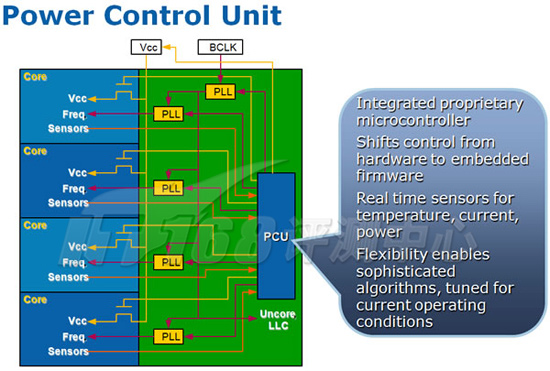

PCU是Nehalem处理器的电源总管

　　在需要的情况下，空闲的核心和缓存可以设置为关闭模式以降低耗电。彻底避免这些线路用电是不太可能的，在关闭模式下，SRAM的供电将从0.90V降低到0.36V，提供83%的漏电功耗节约，作为比较，睡眠电压是0.75V，节约为35%。关闭模式是由Power Gate电源阀来实现的：

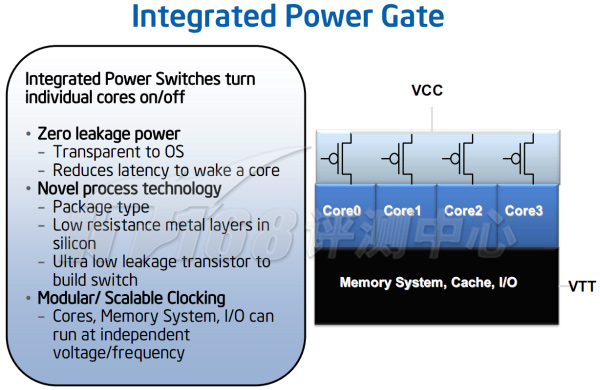

Power Gate是PCU的实际执行者之一

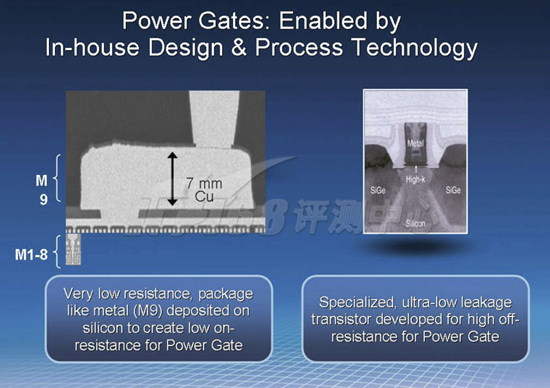

　　为了实现PCU，Nehalem使用了特别的工艺，在第9金属层上实现了非常低导通电阻和非常高关闭电阻及极低晶体管漏电的Power Gate电路。

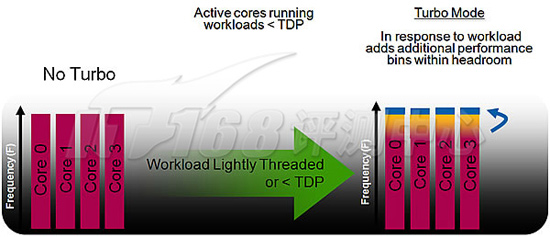

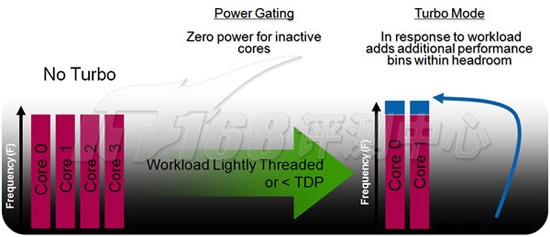

　　通过Power Gate，在Nehalem上还实现了了一种新的能耗比控制技术：Turbo Mode，或者叫做Turbo Boosting，这种技术在笔记本上曾经出现过。作用就是当一些核心处于空闲状态，被Power Gate关闭之后，剩余的核心可以动态提升频率以提升负载的相应能力。

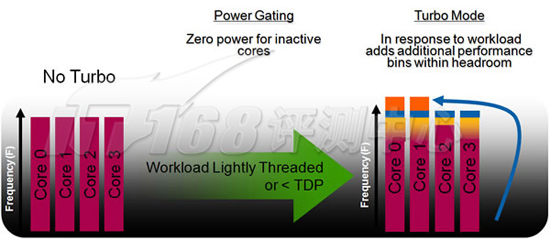

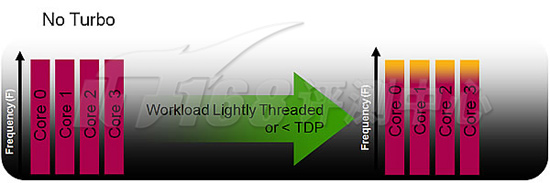

通常状态

两个核心被Turbo Boost

TDP允许的情况下，所有的核心都被Turbo Boost

TDP允许的情况下，部分核心允许更进一步地Turbo Boost

　　并不是所有的处理器都具有Turbo Mode功能，在Xeon 5500系列处理器当中，只有最后一位数字为0的处理器具备超线程技术和Turbo Mode，为其他数字的则没有。一开始，桌面版本的Nehalem也是没有超线程技术和Turbo Mode的，后来Intel改变了主意，这个举动应该是为了刺激市场，通过培养消费者来扩展它们的应用领域。

　　从前面可以看出，Nehalem架构比以往Intel处理器具有了较大的变迁，这个变迁带来了非常直接的性能提升，总结起来，Nehalem-EP/Gainestown比Penryn/Harperton具备的主要优势有三点：

直联架构带来了IMC和QPI

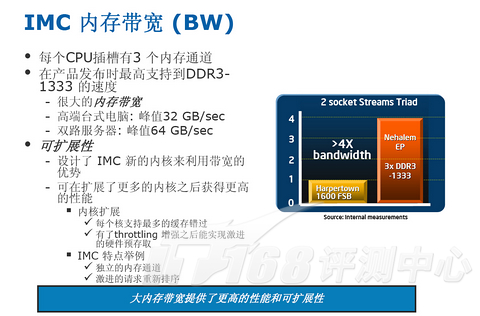

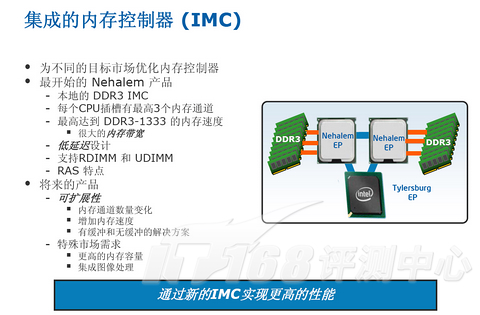

　　IMC：CISC的x86架构对缓存/内存带宽极度渴求，集成内存控制器让处理器避开了访问内存需要通过FSB总线的限制，并将带宽提升到三通道DDR3 1333（8核心Nehalem-EX支持四通道DDR3）每处理器，极大提升了Nehalem处理器的内存带宽，对服务器应用提升巨大。

　　QPI：新的点对点总线带宽更高，并且让处理器之间可以直接连接，避免了共享的FSB总线在处理器核心过多时的效率急剧下降，更适合扩展到大规模并行系统。同样处理器数量下，QPI点对点形成的ccNUMA拓扑比共享FSB的星型总线具有更高的效率。



虽然SMT有不少处理器采用，不过，在x86处理器上只有Intel具有

　　HTT：超线程技术在打游戏的时候或许看不出有作用，不过在企业级别应用上效果明显。在主要竞争对手也有IMC和类似QPI的情况下，HTT就成为了Nehalem的特别武器。这项据说耗资十亿开发费用的技术终于从Nehalem开始大放光芒。

　　要了解一款处理器，可以先看它的规格表。在Nehalem-EP 新Xeon 5500处理器首度曝光中我们已经有了一个简单的表格介绍Nehalem-EP/Gainestown处理器的规格，不过这个规格表不是非常完善，而且只有Nehalem-EP部分的数据，因此我们整理了以下表格，包括了Core i7/Bloomfield、Xeon Harptown和Nehalem-EP/Gainestown的完整处理器资料：

Intel Core i7/Bloomfield规格表
名称	Core i7 920	Core i7 940	Core i7 Extreme 965	Core i7 Extreme 975
系列	Nehalem/Core i7		Nehalem/Core i7 Extreme
每系统数	1
频率	2.66GHz	2.93GHz	3.20GHz	3.33GHz
QPI速率	4.80GT/s		6.40GT/s
Turbo Boost	○
HTT(SMT)	○
核心/线程	4/8
L2缓存	4 x 256KB
L3缓存	8MB
TDP	130W

　　普通的Core i7和Core i7 Extreme的区别就在于主频，以及QPI总线规格。

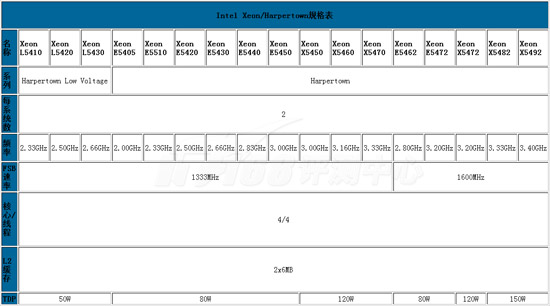

 　　45nm Harpertown Xeon的型号众多，可以按照FSB分为1333MHz（5400）和1600MHz（5402），或者分为低电压版和普通版。不同型号的差别只是在于主频、FSB总线和TDP。

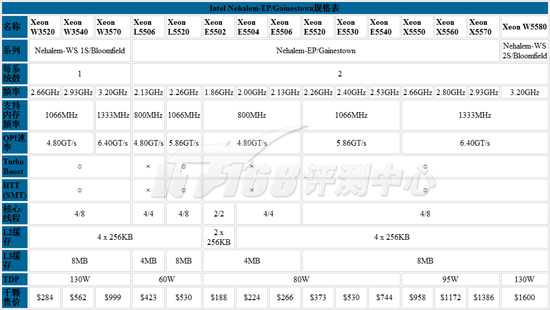

Nehalem-EP/Nehalem-WS规格对照表

 　　上表除包括了Nehalem-EP/Gainestown之外，还包括了Nehalem-WS??这一系列CPU也属于Bloomfield，不过是面向Workstation市场，它们和Nehalem-EP的区别就是它们大部分只支持一路处理器系统（也就是Nehalem-WS 1S系列；Nehalem-WS 2S系列只有一款处理器：W5580）。不同型号的差别在于主频、QPI总线（有三种）、L3容量（有两种）和TDP（有四种）。Nehalem-EP也提供了两款低电压版型号。Nehalem-EP还提供了一款双核的型号，此外并不是所有的Nehalem-EP都搭载了HTT超线程技术（同时和Turbo Boost技术）。
